Червячные мотор-редукторы типа МЧ-63 выполняют роль приводов в различных устройствах и механизмах общемашиностроительного назначения.
Структура обозначения МЧ-160-20-75-51-2-4-Ц-У2
|
МЧ - тип редуктора;
160 - межосевое расстояние, мм;
20 - номинальное передаточное число;
75 - частота вращения выходного вала;
51 - вариант сборки;
|
2 - вариант расположения червячной пары;
4 - конструктивное исполнение по способу монтажа;
Ц - цилиндрический конец выходного вала;
У2 - климатическое исполнение и категория размещения.
|

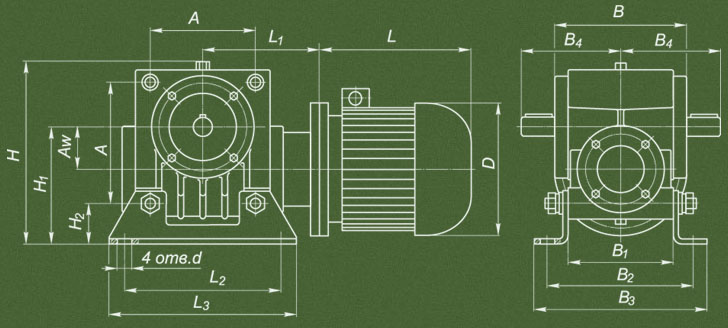

Габаритные размеры мотор-редукторов МЧ-63
Присоединительные размеры МЧ-63
|
Типоразмер
|
Aw
|
A
|
B
|
B1
|
B2
|
B3
|
B4
|
H
|
H1
|
H2
|
L1
|
L2
|
L3
|
d
|
L
|
D
|
|
не более
|
||||||||||||||||
|
МЧ-63
|
63
|
150
|
145
|
125
|
165
|
197
|
120
|
232
|
145
|
40
|
135
|
180
|
220
|
13
|
350
|
250
|

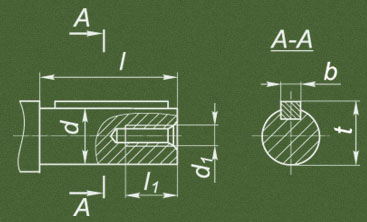

Присоединительные размеры валов МЧ-63
 |
Типоразмер
|
d
|
d1
|
l
|
l1
|
b
|
t
|
|
МЧ-63
|
28к6
|
М8
|
60
|
20
|
8
|
31
|
Присоединительные размеры полых валов
|
Типоразмер
|
d
|
d1
|
l
|
l1
|
b
|
t
|
D х m х H8
|
|
МЧ-63
|
33
|
28
|
108
|
68
|
8
|
31,1
|
32 х 1,5 х H8
|
Схемы сборки мотор-редукторов типа МЧ
Варианты расположения червячных передач
Конструктивное исполнение по способу монтажа
 |
1.К привалочной плоскости редуктора (без лап) |
| 2.На лапах со стороны червяка | |
| 3.На лапах со стороны колеса | |
| 4. На лапах со стороны, противоположной входному концу червяка | |
| 5. На лапах со стороны входного конца червяка | |
| 6.На фланце справа | |
| 7. На фланце слева |
Технические характеристики мотор-редукторов серии МЧ-63
|
i
|
n1
|
n2
|
МЧ-63
|
||
|
Р1
|
Т2
|
η
|
|||
|
мин-¹
|
кВт
|
Нм
|
|||
|
8
|
1500
|
187,5
|
2,2
|
105
|
0,89
|
|
1000
|
125
|
1,5
|
110
|
0,87
|
|
|
750
|
93,75
|
1,1
|
115
|
0,86
|
|
|
10
|
1500
|
150
|
1,5
|
100
|
0,88
|
|
1000
|
100
|
1,1
|
104
|
0,86
|
|
|
750
|
75
|
110
|
|||
|
12,5
|
1500
|
120
|
95
|
0,88
|
|
|
1000
|
80
|
100
|
0,85
|
||
|
750
|
60
|
0,75
|
105
|
||
|
16
|
1500
|
93,75
|
1,5
|
120
|
0,84
|
|
1000
|
62,5
|
1,1
|
0,81
|
||
|
750
|
46,88
|
0,75
|
125
|
0,8
|
|
|
20
|
1500
|
75
|
1,1
|
110
|
0,83
|
|
1000
|
50
|
0,75
|
115
|
0,8
|
|
|
750
|
37,5
|
0,55
|
120
|
0,79
|
|
|
25
|
1500
|
60
|
0,75
|
100
|
0,81
|
|
1000
|
40
|
0,55
|
105
|
0,77
|
|
|
750
|
30
|
0,37
|
110
|
0,76
|
|
|
31,5
|
1500
|
47,6
|
0,75
|
130
|
0,74
|
|
1000
|
31,7
|
0,55
|
135
|
0,69
|
|
|
750
|
23,8
|
140
|
0,68
|
||
|
40
|
1500
|
37,5
|
120
|
0,73
|
|
|
1000
|
25
|
0,68
|
|||
|
750
|
18,75
|
0,37
|
125
|
0,67
|
|
|
50
|
1500
|
30
|
0,55
|
120
|
0,68
|
|
1000
|
20
|
0,37
|
125
|
0,64
|
|
|
750
|
15
|
0,25
|
130
|
||
|
63
|
1500
|
23,8
|
0,37
|
95
|
0,62
|
|
1000
|
15,87
|
0,25
|
100
|
0,61
|
|
|
750
|
11,9
|
0,18
|
0,6
|
||
|
80
|
1500
|
18,75
|
0,25
|
85
|
|
|
1000
|
12,5
|
0,18
|
0,57
|
||
|
750
|
9,37
|
90
|
0,54
|
||
|
Нагрузки
|
МЧ-63
|
|
Входной вал,H
|
500
|
|
Выходной вал,H
|
2850
|
Условия использования
- нагрузка постоянного или переменного типа в пределах номинального крутящего момента;
- разностороннее вращение валов;
- варианты изготовления в зависимости от климата согласно ГОСТ ГОСТ 15150-69: У3, Т2;
- работа на высоте над уровнем моря до 1000 м, применение на высоте более 1000 м возможно при соблюдении ГОСТ 183-74;
- неагрессивный, взрывобезопасный характер внешней среды, показатель непроводимости пыли до 10 мг/м³.
