Мотор-редукторы серии МЧ2-63 относятся к червячным механизмам двухступенчатого типа. Они выполняют роль приводов в оборудовании общемашиностроительного назначения в различных отраслях производства.
Структура обозначения МЧ2-80/160-400-1,875-11-22-5-Ц-У2
|
МЧ2 - тип редуктора;
160 - межосевое расстояние, мм;
400 - номинальное передаточное число;
1,875 - частота вращения выходного вала, об/мин;
11 - вариант сборки;
|
22 - вариант расположения червячных пар;
5 - конструктивное исполнение по способу монтажа;
Ц - цилиндрический конец выходного вала;
У2 - климатическое исполнение и категория размещения.
|
Габариты мотор-редукторов МЧ2-63/100
Присоединительные размеры МЧ2-63/100
|
Типоразмер
|
Aw
|
B
|
B1
|
B2
|
B3
|
B4
|
H
|
H1
|
H2
|
L
|
L1
|
L2
|
d
|
|
МЧ2-63/100
|
100
|
194
|
175
|
140
|
225
|
380
|
312
|
200
|
18
|
421
|
240
|
200
|
19
|

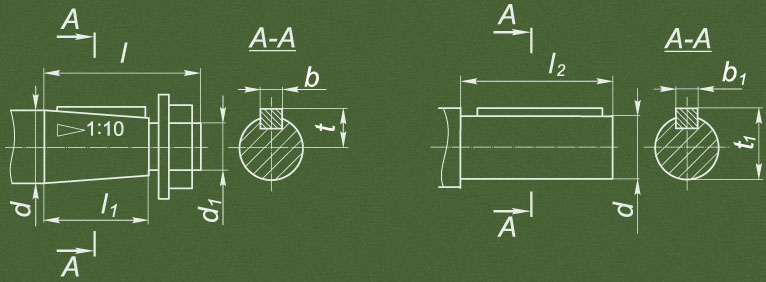

Размеры валов МЧ2-63/100
|
Типоразмер
|
d
|
d1
|
l
|
l1
|
l2
|
b
|
t
|
b1
|
t1
|
|
МЧ2-63/100
|
45
|
М30х2
|
110
|
82
|
90
|
12
|
23,45
|
14
|
49
|

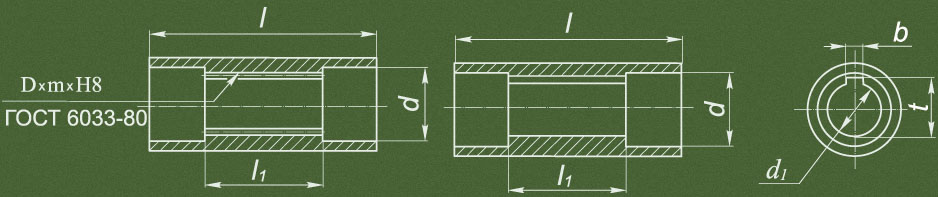

Размеры полых валов
|
Типоразмер
|
d
|
d1
|
l
|
l1
|
b
|
t
|
D х m х H8
|
|
МЧ2-63/100
|
46
|
35
|
205
|
90
|
10
|
38,3
|
45 х 2 х Н8
|

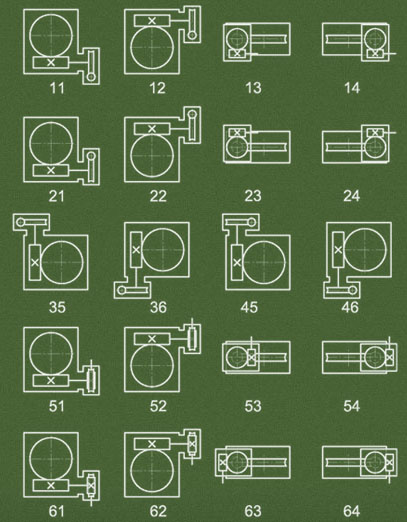

Варианты расположения червячных передач

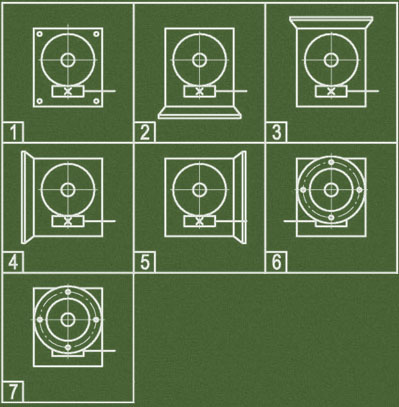

Конструктивное исполнение по способу монтажа
 |
1.К привалочной плоскости редуктора (без лап)
|
|
2.На лапах со стороны червяка
|
|
|
3.На лапах со стороны колеса
|
|
|
4. На лапах со стороны, противоположной входному концу червяка
|
|
|
5. На лапах со стороны входного конца червяка
|
|
|
6.На фланце справа
|
|
|
7. На фланце слева
|
Технические характеристики мотор-редукторов типа МЧ2-63
|
i
|
n1
|
n2
|
Ч2-63/100
|
||
|
Р1
|
Т2
|
η
|
|||
|
мин-¹
|
кВт
|
Нм
|
|||
|
25
|
1500
|
60
|
3
|
425
|
0,86
|
|
1000
|
40
|
2,22
|
450
|
0,85
|
|
|
750
|
30
|
1,5
|
475
|
0,84
|
|
|
31,5
|
1500
|
47,6
|
3
|
600
|
0,85
|
|
1000
|
31,7
|
650
|
0,83
|
||
|
750
|
23,8
|
2,2
|
700
|
0,81
|
|
|
40
|
1500
|
37,5
|
3
|
650
|
0,84
|
|
1000
|
25
|
2,2
|
690
|
0,82
|
|
|
750
|
18,7
|
1,5
|
710
|
0,8
|
|
|
50
|
1500
|
30
|
2,2
|
640
|
0,83
|
|
1000
|
20
|
1,5
|
660
|
0,82
|
|
|
750
|
15
|
690
|
0,8
|
||
|
63
|
1500
|
23,8
|
2,2
|
810
|
0,78
|
|
1000
|
16
|
1,5
|
840
|
0,77
|
|
|
750
|
12
|
860
|
0,76
|
||
|
80
|
1500
|
18,75
|
780
|
0,77
|
|
|
1000
|
12,5
|
815
|
0,76
|
||
|
750
|
9,4
|
1,1
|
840
|
||
|
100
|
1500
|
15
|
1,5
|
805
|
0,77
|
|
1000
|
10
|
1,1
|
845
|
0,76
|
|
|
750
|
7,5
|
875
|
0,75
|
||
|
125
|
1500
|
12
|
750
|
0,74
|
|
|
1000
|
8
|
785
|
0,73
|
||
|
750
|
6
|
0,75
|
815
|
0,72
|
|
|
160
|
1500
|
9,4
|
1,1
|
680
|
0,71
|
|
1000
|
6,25
|
0,75
|
725
|
0,7
|
|
|
750
|
4,7
|
0,55
|
745
|
0,69
|
|
|
200
|
1500
|
7,5
|
0,75
|
700
|
0,7
|
|
1000
|
5
|
0,55
|
745
|
0,69
|
|
|
750
|
3,75
|
0,37
|
760
|
0,68
|
|
|
250
|
1500
|
6
|
0,55
|
730
|
0,7
|
|
1000
|
4
|
755
|
0,68
|
||
|
750
|
3
|
0,37
|
775
|
0,67
|
|
|
315
|
1500
|
4,76
|
0,55
|
750
|
0,64
|
|
1000
|
3,17
|
0,37
|
795
|
0,62
|
|
|
750
|
2,4
|
810
|
|||
|
400
|
1500
|
3,75
|
0,55
|
780
|
0,63
|
|
1000
|
2,5
|
0,37
|
805
|
0,61
|
|
|
750
|
1,88
|
0,25
|
825
|
0,6
|
|
|
500
|
1500
|
3
|
0,37
|
800
|
|
|
1000
|
2
|
0,25
|
825
|
0,58
|
|
|
750
|
1,5
|
840
|
0,57
|
||
|
630
|
1500
|
2,4
|
0,37
|
805
|
0,59
|
|
1000
|
1,59
|
0,25
|
830
|
0,57
|
|
|
750
|
1,19
|
0,18
|
810
|
0,56
|
|
|
800
|
1500
|
1,88
|
0,25
|
680
|
0,59
|
|
1000
|
1,25
|
0,18
|
670
|
0,56
|
|
|
750
|
0,94
|
0,12
|
675
|
0,55
|
|
|
1000
|
1500
|
1,5
|
0,25
|
830
|
0,54
|
|
1000
|
1
|
0,18
|
870
|
0,5
|
|
|
750
|
0,75
|
0,12
|
860
|
0,48
|
|
|
1250
|
1500
|
1,2
|
0,18
|
670
|
0,53
|
|
1000
|
0,8
|
0,12
|
715
|
0,49
|
|
|
750
|
0,6
|
0,09
|
725
|
0,48
|
|
|
1600
|
1500
|
0,9
|
0,12
|
710
|
0,5
|
|
1000
|
0,63
|
0,09
|
720
|
0,47
|
|
|
750
|
0,47
|
770
|
0,46
|
||
|
2000
|
1500
|
0,75
|
0,12
|
715
|
0,47
|
|
1000
|
0,5
|
0,09
|
725
|
0,44
|
|
|
750
|
0,38
|
0,06
|
730
|
0,43
|
|
|
2500
|
1500
|
0,6
|
0,12
|
715
|
0,47
|
|
1000
|
0,4
|
0,09
|
725
|
0,44
|
|
|
750
|
0,3
|
0,06
|
730
|
0,43
|
|
|
3150
|
1500
|
0,48
|
0,12
|
720
|
|
|
1000
|
0,32
|
0,06
|
730
|
0,42
|
|
|
750
|
0,24
|
735
|
0,41
|
||
|
4000
|
1500
|
0,4
|
0,09
|
705
|
0,42
|
|
1000
|
0,25
|
0,06
|
705
|
0,41
|
|
|
750
|
0,19
|
705
|
0,4
|
||
Эксплуатационные условия:
- режим работы при постоянной или переменной нагрузке;
- разнонаправленное и реверсивное (обратное) вращение;
- эксплуатация с периодическими остановками, либо непрерывная;
- температура окружающей среды при температуре воздуха от -40°С до +50°С;
- работа возможна в неагрессивной взрывобезопасной среде.
