Мотор-редукторы типов МПО2М относятся к зубчатым механизмам планетарного типа. Их применяют в качестве приводных агрегатов оборудования, которое используется в химической промышленности, медицине и микробиологии. Также мотор-редукторы данного вида подходят для машин общемашиностроительного назначения. Простота конструкции механизма обеспечивает позволяет избежать лишних затрат на обслуживание. Контроль качества продукции на каждом этапе производственного процесса гарантирует надежность и долговечность изделий.
Структура обозначения
|
МПО2М - тип редуктора; 15 - условный диаметр, мм; ВК - исполнение; 32,1 - передаточное число; |
11 - мощность двигателя, кВт; 45 - частота вращения выходного вала, об/мин; АИР132М4 - тип двигателя; У3 - климатическое исполнение и категория размещения. |

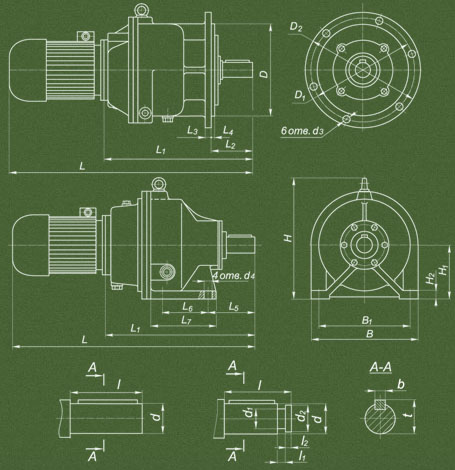

Габаритные размеры мотор-редукторов МПО2М
Присоединительные размеры мотор-редукторов
|
Тип
|
B
|
B1
|
D
|
D1
|
D2
|
H
|
H1
|
H2
|
L не более
|
L1
|
L2
|
L3
|
L4
|
|
МПО2М-18
|
600
|
520
|
470
|
520
|
565
|
570
|
315
|
45
|
1310
|
790
|
220
|
25
|
10
|
|
Тип
|
L5
|
L6
|
L7
|
d
|
d1
|
d2
|
d3
|
d4
|
l
|
l1
|
l2
|
b
|
t
|
n
|
|
МПО2М-18
|
250
|
280
|
375
|
80k6
|
70
|
78
|
22
|
26
|
170
|
10
|
8
|
22
|
85
|
8
|
Исполнение мотор-редукторов
|
В - вертикальное на опорном фланце;
ВК - вертикальное на опорном фланце с канавкой на выходном валу;
Ф - горизонтальное на опорном фланце;
|
Ф2П - горизонтальное на опорном фланце с концом вала
со встроенным зубчатым компенсатором; Щ - горизонтальное на опорных лапах (только для МПО2М).
|
Технические характеристики мотор-редукторов МПО2М
|
Характеристика
|
МПО2М-18
|
|
Допускаемая консольная нагрузка на выходном валу, Н
|
12000
|
|
КПД
|
0,95
|
|
Масса, кг (без электродвигателя)
|
230
|
|
Мотор-редуктор
|
u
|
Nвых, об/мин
|
Мкр ном, Нм
|
Электродвигатель
|
|
МПО2-18-258-1,5-5,5
|
258
|
5,5
|
2265
|
1,5х1500
|
|
МПО2-18-208-1,5-6,7
|
208
|
6,7
|
1860
|
|
|
МПО2-18-96-3-15
|
96
|
15
|
1795
|
3х1500
|
|
МПО2-18-81,6-5,5-18
|
81,6
|
18
|
2745
|
5,5х1500
|
|
МПО2-18-66,5-5,5-22
|
66,5
|
22
|
2195
|
|
|
МПО2-18-66,5-7,5-22
|
2995
|
7,5х1500
|
||
|
МПО2-18-45,5-7,5-32
|
45,5
|
32
|
2105
|
|
|
МПО2-18-45,5-11-32
|
3085
|
11х1500
|
||
|
МПО2-18-29,6-11-49
|
29,6
|
49
|
2015
|
|
|
МПО2-18-29,6-15-49
|
2750
|
15х1500
|
||
|
МПО2-18-22,8-15-64
|
22,8
|
64
|
2125
|
Эксплуатационные условия
- переменная или постоянная нагрузка по величине и параметрам направления на агрегат;
- разностороннее вращение валов;
- для передачи крутящего момента желательно использовать промежуточное устройство с целью исключения воздействия поперечных сил на вал;
- температурный режим в пределах от -40°С до +40°С;
- варианты исполнения в зависимости от климатических условий согласно ГОСТ 15150-69: У, Т - категории размещения 2;
- высота над уровнем моря до 1000 м;
- неагрессивная окружающая среда с проводимостью пыли не более 10 мг/м³;
- относительная влажность до 80%;
- характеристики взрывоопасности.
