Планетарные мотор-редукторы типа МР3 предназначены для оборудования с перемешивающими устройствами, а также для установки в агрегаты общемашиностроительного назначения. Такие механизмы выполняют роль приводов для оборудования в химической, медицинской, микробиологической, пищевой и других видом промышленности.
Структура обозначения МР2-500-Ф1В-22,8-55-64-АИР225М4-У3
| МР2 - тип редуктора;
500 - условный диаметр, мм;
Ф1В - исполнение;
22,8 - передаточное число;
|
55 - мощность двигателя, кВт;
64 - частота вращения выходного вала, об/мин;
АИР225М4 - тип двигателя;
У3 - климатическое исполнение и категория размещения.
|

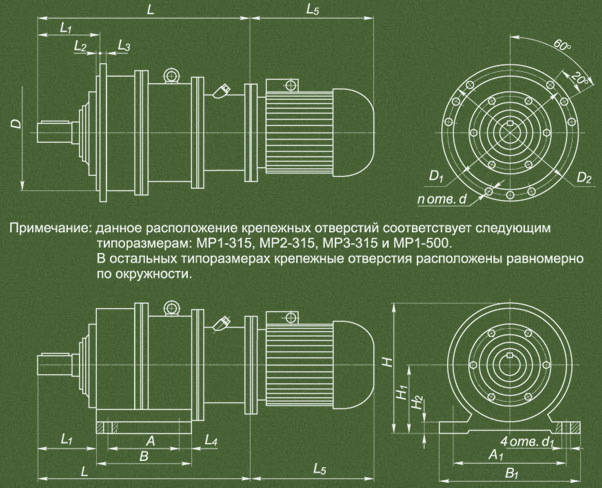

Габаритные размеры мотор-редукторов МР3
Присоединительные размеры мотор-редукторов МР
|
Тип
|
А
|
А1
|
B
|
B1
|
D
|
D1
|
D2
|
H
|
H1
|
H2
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
d
|
d1
|
|
МР3-315
|
250
|
480
|
292
|
524
|
450
|
500
|
550
|
585
|
250
|
35
|
781
|
300
|
18
|
30
|
21
|
675
|
26
|
26
|

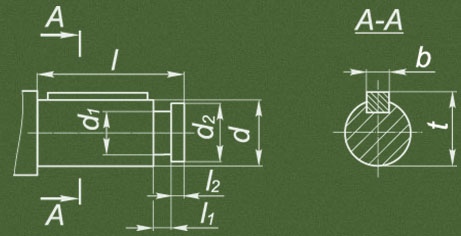

Размеры концов выходных валов
 |
Тип
|
d
|
d1
|
d2
|
l
|
l1
|
l2
|
b
|
t
|
|
МР3-315
|
90
|
80
|
88
|
170
|
10
|
8
|
25
|
99
|

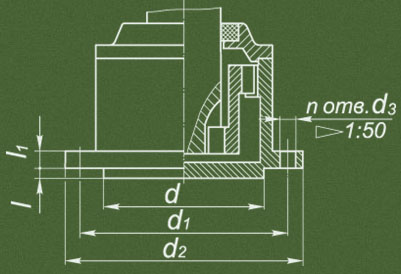

Размеры концов валов со встроенным зубчатым компенсатором
 |
Тип
|
d
|
d1
|
d2
|
d3
|
l
|
l1
|
n
|
|
МР3-315
|
115
|
224
|
260
|
20
|
4
|
22
|
6
|
Исполнение мотор-редукторов
|
Ф1В - вертикальное на опорном фланце;
Ф2В - горизонтальное на опорном фланце;
|
Ф1П - вертикальное на опорном фланце с концом вала
со встроенным зубчатым компенсатором; Щ - горизонтальное на опорных лапах.
|
Технические характеристики мотор-редукторов типа МР3
|
Характеристика
|
МР3-315
|
|
Допускаемая консольная нагрузка на выходном валу, Н
|
12000
|
|
Масса, кг (без электродвигателя)
|
350
|
| Мотор-редуктор |
u
|
Nвых, об/мин
|
Мкр ном, Нм
|
Электродвигатель
|
Исполнение
|
| МР3-315-2033,7-0,37-0,45 |
2033,7
|
0,45
|
4110
|
0,37х1000
|
Ф1В, Ф2В,
Щ
|
| МР3-315-338-3-4 |
338
|
4
|
5875
|
3х1500
|
|
| MP3-315-282-3-5 |
282
|
5
|
4510
|
||
| MP3-315-226-4-6,3 |
226
|
6,3
|
5235
|
4х1500
|
|
| MP3-315-115-4-8,5 |
115
|
8,5
|
4030
|
4х1000
|
|
| MP3-315-115-5,5-8,5 |
5540
|
5,5х1000
|
|||
| MP3-315-145-5,5-10 |
145
|
10
|
4655
|
5,5х1500
|
|
| MP3-315-115-7,5-12,5 |
115
|
12,5
|
5140
|
7,5х1500
|
|
| MP3-315-89-11-16 |
89
|
16
|
5900
|
11х1500
|
|
| MP3-315-73-11-20 |
73
|
20
|
4735
|
