Редукторы Ч2-40 представляют собой двухступенчатые червячные механизмы, которые служат приводами общемашиностроительного применения. Они позволяют сократить значение частоты вращения вала двигателя и увеличить показатель крутящего момента, передаваемого между валами. Качественная и надежная производственная база данных агрегатов обеспечивает безотказную работу оборудования в различных отраслях промышленности.
Структура названия Ч2-63/100-200-11-21-2-К-Ц-У2
|
Ч2 - тип редуктора; 63 - межосевое расстояние быстроходной ступени, мм; 100 - межосевое расстояние тихоходной ступени, мм; 11 - вариант сборки; |
21 - вариант расположения червячных пар; 2 - конструктивное исполнение по способу монтажа; К - исполнение конца входного вала; Ц - исполнение конца выходного вала; У2 - климатическое исполнение и категория размещения. |

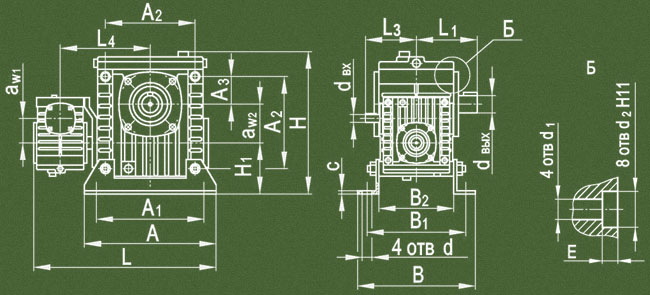

Габаритные размеры редукторов Ч2-40/63 и Ч2-40/80
Присоединительные размеры Ч2-40/63 и Ч2-40/80
|
Тип
|
aw1
|
aw2
|
A
|
A1
|
A2
|
A3
|
B
|
B1
|
B2
|
L
|
L1
|
L3
|
L4
|
Н
|
Н1
|
С
|
d
|
d1
|
d2
|
E
|
Dвх
|
dвых
|
|
Ч2-40/63
|
40
|
63
|
220
|
180
|
150
|
45
|
197
|
165
|
125
|
340
|
120
|
100
|
173
|
232
|
82
|
5
|
13
|
10,5
|
16
|
8
|
16
|
28
|
|
Ч2-40/80
|
80
|
260
|
225
|
180
|
50
|
212
|
185
|
140
|
380
|
145
|
208
|
267
|
92
|
15
|
12,5
|
18
|
35
|

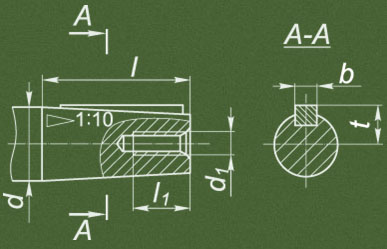

Присоединительные размеры входных валов
 |
Редуктор
|
d
|
d1
|
l
|
l1
|
b
|
t
|
|
Ч2-40/63
|
16
|
М5
|
28
|
15
|
3
|
8,5
|
|
|
Ч2-40/80
|

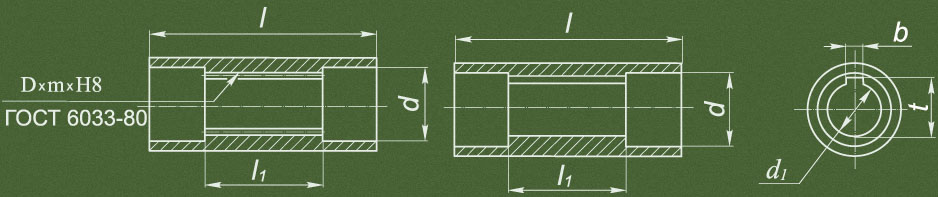

Присоединительные размеры выходных валов Ч2-40/63 и Ч2-40/80
 |
Редуктор
|
d
|
d1
|
l
|
l1
|
b
|
t
|
|
Ч2-40/63
|
28к6
|
М8
|
60
|
20
|
8
|
31
|
|
|
Ч2-40/80
|
35к6
|
80
|
10
|
38
|

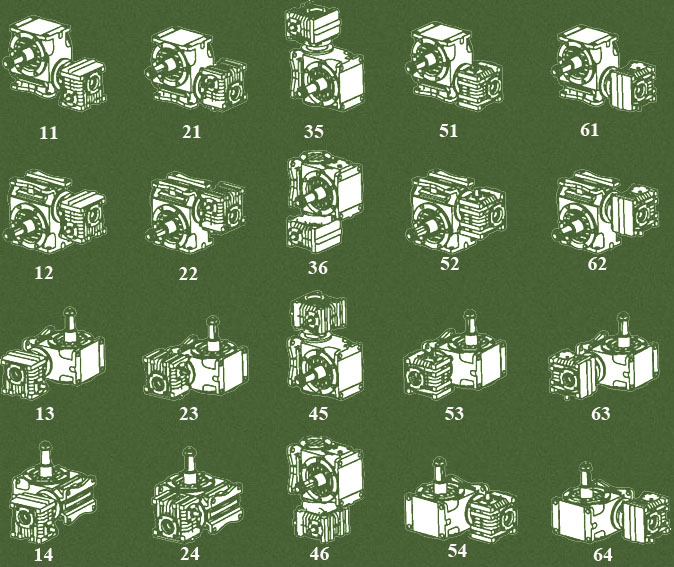

Варианты расположения червячных передач
Конструктивное исполнение по способу монтажа
| 1 - без лап; 2 - на лапах со стороны червяка; 3 - на лапах со стороны колеса; 4 - на лапах со стороны, противоположной выходному концу червяка; |
5 - на лапах со стороны выходного конца червяка; 6 - на фланце справа; 7 - на фланце слева. |

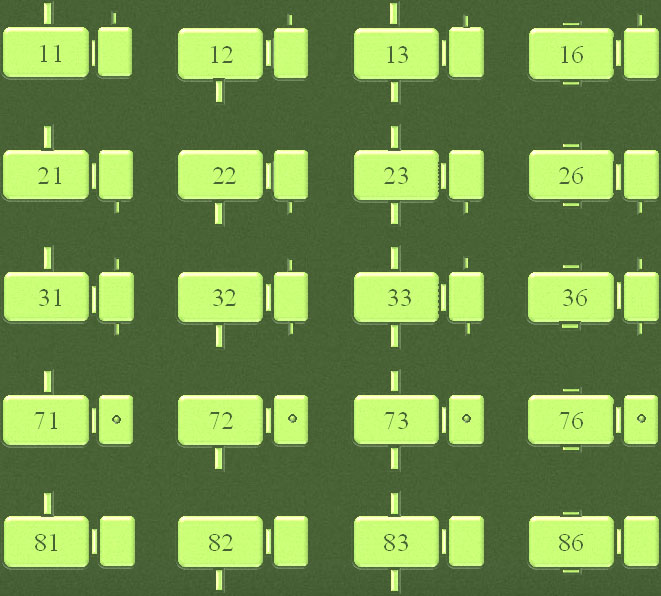

Схемы сборки
Технические характеристики редукторов типа Ч2-40
|
i
|
Ч2-40/63
|
Ч2-40/80
|
||||||
|
Мкр, Нм
|
Консольная нагрузка, Н
|
?
|
Мкр, Нм
|
Консольная нагрузка, Н
|
?
|
|||
|
Вх. вал
|
Вых. вал
|
Вх. вал
|
Вых. вал
|
|||||
|
25
|
110
|
300
|
2850
|
0,84
|
110
|
300
|
4000
|
0,85
|
|
31,5
|
155
|
0,83
|
160
|
0,84
|
||||
|
40
|
160
|
0,81
|
175
|
0,82
|
||||
|
50
|
165
|
0,80
|
170
|
0,81
|
||||
|
63
|
210
|
0,74
|
500
|
0,76
|
||||
|
80
|
208
|
0,73
|
435
|
0,75
|
||||
|
100
|
195
|
0,72
|
380
|
0,74
|
||||
|
125
|
185
|
0,68
|
450
|
0,71
|
||||
|
160
|
180
|
0,67
|
375
|
0,68
|
||||
|
200
|
192
|
0,64
|
400
|
0,66
|
||||
|
250
|
197
|
0,63
|
410
|
0,64
|
||||
|
315
|
226
|
0,56
|
480
|
0,60
|
||||
|
400
|
233
|
0,55
|
486
|
0,59
|
||||
|
500
|
239
|
0,54
|
495
|
0,57
|
||||
|
630
|
243
|
0,51
|
502
|
0,54
|
||||
|
800
|
196
|
0,49
|
510
|
0,51
|
||||
|
1000
|
255
|
0,47
|
520
|
0,49
|
||||
|
1250
|
240
|
0,42
|
503
|
0,44
|
||||
|
1600
|
255
|
0,40
|
505
|
0,41
|
||||
|
2000
|
210
|
0,39
|
455
|
0,40
|
||||
|
2500
|
-
|
|||||||
|
3150
|
||||||||
|
4000
|
||||||||
Условия эксплуатации
- различные варианты нагрузки в пределах максимально допустимого значения: постоянного или и переменного типа, одностороннюю или изменяющую направление действия;
- интенсивный режим работы продолжительностью до 24 часов/сутки;
- максимальная частота вращения в пределах до 1800 оборотов/мин в любую сторону;
- предельно разрешенная концентрация пыли в атмосфере не более 10 мг на куб. м;
- различные категории размещения и возможность применения в умеренных и жарких влажных или сухих климатических условиях.
