Редукторы Ч2-63 представляют собой двухступенчатые червячные механизмы, которые служат приводами общемашиностроительного применения. Они позволяют сократить значение частоты вращения вала двигателя и увеличить показатель крутящего момента, передаваемого между валами. Качественная и надежная производственная база данных агрегатов обеспечивает безотказную работу оборудования в различных отраслях промышленности.
Структура названия Ч2-63/100-200-11-21-2-К-Ц-У2
|
Ч2 - тип редуктора; 63 - межосевое расстояние быстроходной ступени, мм; 100 - межосевое расстояние тихоходной ступени, мм; 11 - вариант сборки; |
21 - вариант расположения червячных пар; 2 - конструктивное исполнение по способу монтажа; К - исполнение конца входного вала; Ц - исполнение конца выходного вала; У2 - климатическое исполнение и категория размещения. |

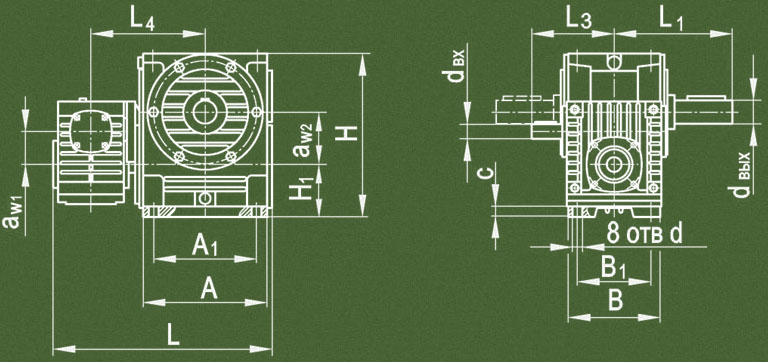

Габариты Ч2-63/100
Присоединительные размеры Ч2-63/100
|
Тип
|
aw1
|
aw2
|
A
|
A1
|
B
|
B1
|
L
|
L1
|
L3
|
L4
|
Н
|
Н1
|
с
|
d
|
dвх
|
dвых
|
|
Ч2-63/100
|
63
|
100
|
240
|
200
|
175
|
140
|
420
|
225
|
190
|
221
|
312
|
100
|
18
|
19
|
22
|
45
|
Присоединительные размеры входных валов
 |
Редуктор
|
d
|
d1
|
l
|
l1
|
b
|
t
|
|
Ч2-63/100
|
22
|
М8
|
36
|
20
|
4
|
11,6
|

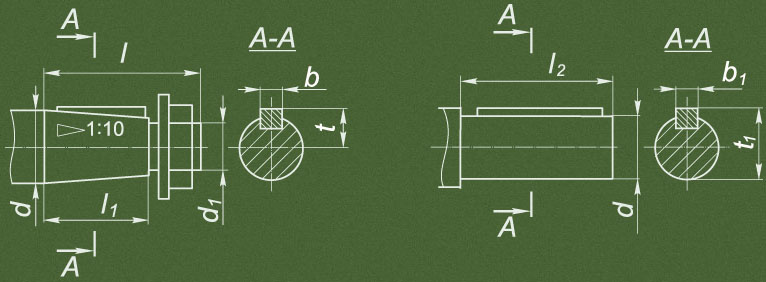

Присоединительные размеры выходных валов Ч2-63/100
 |
Редуктор
|
d
|
d1
|
l
|
l1
|
l2
|
b
|
t
|
b1
|
t1
|
|
Ч2-63/100
|
45
|
М30х2
|
110
|
82
|
90
|
12
|
23,45
|
14
|
48,5
|
Присоединительные размеры полых выходных валов
Варианты расположения червячных передач
Конструктивное исполнение по способу монтажа
| 1 - без лап; 2 - на лапах со стороны червяка; 3 - на лапах со стороны колеса; 4 - на лапах со стороны, противоположной выходному концу червяка; |
5 - на лапах со стороны выходного конца червяка; 6 - на фланце справа; 7 - на фланце слева. |
Схемы сборки
Технические характеристики редукторов типа Ч2-63/100
|
i
|
Ч2-63/100
|
|||
|
Мкр, Нм
|
Консольная нагрузка, Н
|
?
|
||
|
Вх. вал
|
Вых. вал
|
|||
|
25
|
425
|
500
|
5000
|
0,86
|
|
31,5
|
600
|
0,85
|
||
|
40
|
650
|
0,84
|
||
|
50
|
640
|
0,83
|
||
|
63
|
810
|
0,78
|
||
|
80
|
780
|
0,77
|
||
|
100
|
805
|
0,77
|
||
|
125
|
750
|
0,74
|
||
|
160
|
680
|
0,71
|
||
|
200
|
700
|
0,70
|
||
|
250
|
730
|
0,70
|
||
|
315
|
750
|
0,64
|
||
|
400
|
780
|
0,63
|
||
|
500
|
800
|
0,60
|
||
|
630
|
805
|
0,59
|
||
|
800
|
680
|
0,59
|
||
|
1000
|
830
|
0,54
|
||
|
1250
|
670
|
0,53
|
||
|
1600
|
710
|
0,50
|
||
|
2000
|
715
|
0,47
|
||
|
2500
|
715
|
0,47
|
||
|
3150
|
720
|
0,43
|
||
|
4000
|
705
|
0,42
|
||
Условия эксплуатации
- различные варианты нагрузки в пределах максимально допустимого значения: постоянного или и переменного типа, одностороннюю или изменяющую направление действия;
- интенсивный режим работы продолжительностью до 24 часов/сутки;
- максимальная частота вращения в пределах до 1800 оборотов/мин в любую сторону;
- предельно разрешенная концентрация пыли в атмосфере не более 10 мг на куб. м;
- различные категории размещения и возможность применения в умеренных и жарких влажных или сухих климатических условиях.
