Червячные редукторы 2Ч-40 представляют собой приводы общего назначения и используются для увеличения крутящего момента, а также уменьшения частоты вращения механизмов.Редукторы 2Ч-40 имеют общемашиностроительное назначение и применяются как в сельском хозяйстве, так и в различных отраслях промышленности.
Структура обозначения
2Ч-80-40-52-2-1-У2
|
2Ч - тип редуктора;
80 - межосевое расстояние, мм;
40 - номинальное передаточное число;
52 - вариант сборки;
|
2 - вариант расположения червячной пары;
1 - вариант крепления;
У2 - климатическое исполнение и категория размещения.
|
Червячные редукторы типа 2Ч состоят из шестеренок, работающих плотно между собой, поэтому для избжания трения их обрабатывают специальной смазкой. Шестеренки расположены в прочном корпусе, который защищает механизм от различных воздействий окружающей среды.
Механизм редуктора помещен в цельной неразъемный корпус из сплава с алюминием. В нем находятся узлы червячного колеса и вала. В качестве корпусов подшипников тихоходного вала используются съемные крышки, которые также изготовлены из алюминиевого сплава. Находящиеся в корпусе 4 прилива имеют сквозные отверстия для крепления лап шпильками и расположены параллельно оси вала. Оси отверстий в приливах находятся на равном расстоянии, поэтому можно изменять пространственное положение редукторов в зависимости от варианта расположения червячной пары, используя одни и те же лапы.
Возможно использование редукторов с лапами или без них. При производстве лап применяют прокатную угловую сталь, а затем закрепляют на редукторе с помощью шпилек, которые проходят сквозь отверстия в корпусе агрегата. На корпусах редукторов 2Ч есть оребрение, которое улучшает отвод тепла.
Червячные валы производят из легированной стали. Витки закаляют до достижения твердости HRC 50-55, которые в последствии шлифуют и полируют. Изготовление венцов червячных колес осуществляется с применением оловянно-фосфористой бронзы, в дальнейшем их заливают на ступицы.
Ступица из углеродистой стали дополнительно служит в качестве полого вала с внутренними шлицами.
Вариант сборки редуктора влияет на тип тихоходного вала, который может быть одноконцевым, двухконцевым или полым. Соединение тихоходных валов с червячными колесами выполняется посредством эвольвентных шлицев. Центрирование валов осуществляется по наружным диаметрам шлиц. Валы установлены на подшипниках качения. Подшипники тихоходного и быстроходного валов регулируют набором металлических прокладок, которые находятся между крышками и корпусом. Редуктор охлаждается естественным образом.

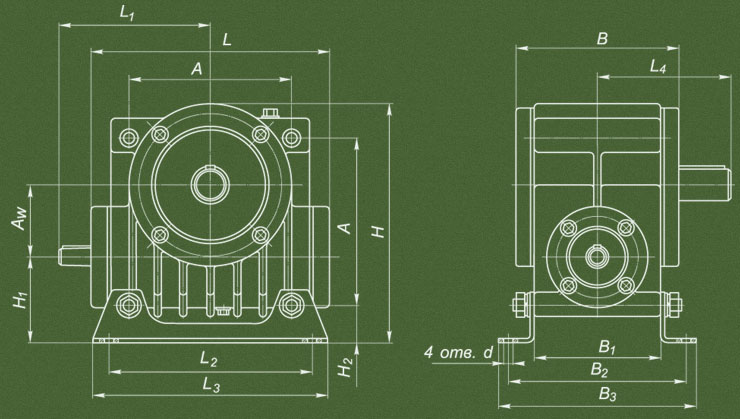

Габаритные размеры
Присоединительные размеры редукторов
|
Редуктор
|
Aw
|
A
|
B
|
B1
|
B2
|
B3
|
H
|
H1
|
H2
|
L
|
L1
|
L2
|
L3
|
L4
|
d
|
m, кг
|
|
2Ч-40
|
40
|
105
|
120
|
100
|
140
|
164
|
180
|
72
|
37
|
160
|
100
|
150
|
180
|
100
|
13
|
6,3
|

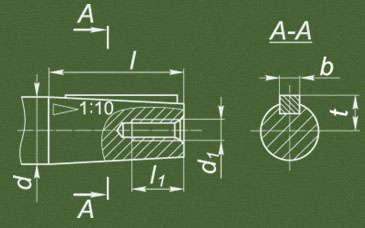

Присоединительные размеры входных валов
 |
Редуктор
|
d
|
d1
|
l
|
l1
|
b
|
t
|
|
2Ч-40
|
16
|
М5
|
28
|
15
|
3
|
8,5
|

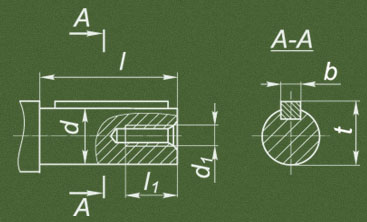

Присоединительные размеры выходных валов
 |
Редуктор
|
d
|
d1
|
l
|
l1
|
b
|
t
|
|
2Ч-40
|
18к6
|
М5
|
40
|
15
|
6
|
20,5
|

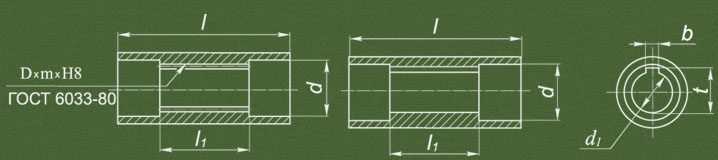

Присоединительные размеры полых выходных валов
|
Редуктор
|
d
|
d1
|
l
|
l1
|
b
|
t
|
D х m х H8
|
|
2Ч-40
|
23
|
18
|
112
|
72
|
6
|
20,8
|
22х1,5хH8
|

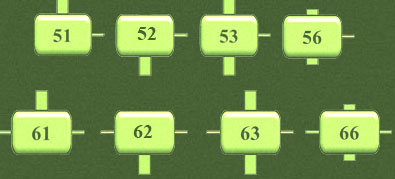

Схемы сборки редукторов серии 2Ч

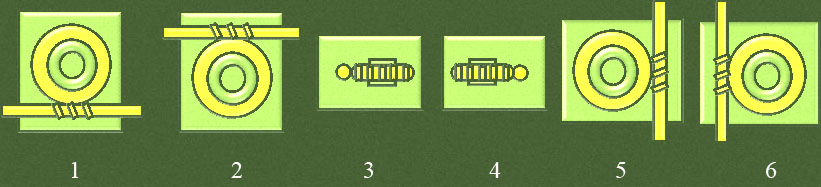

Варианты расположения червячной пары
Варианты крепления
|
1. К привалочной плоскости редуктора (без лап). 2. На лапах со стороны червяка. 3. На лапах со стороны колеса. 4. На лапах со стороны, противоположной входному концу червяка. |
5. На лапах со стороны входного конца червяка. 6. На фланце справа. 7. На фланце слева. |
Технические характеристики редукторов 2Ч-40
|
u
|
2Ч-40
|
|
|
Мкр ном
|
N
|
|
|
8
|
28
|
0,75
|
|
10
|
28
|
0,55
|
|
12,5
|
26
|
|
|
16
|
30
|
0,37
|
|
20
|
30
|
|
|
25
|
28
|
0,25
|
|
31,5
|
36
|
|
|
40
|
33
|
|
|
50
|
31
|
0,18
|
|
63
|
26
|
|
|
80
|
-
|
|
Эксплуатационные условия
- нагрузка постоянная и переменная, реверсивная и одного направления;
- работа с периодическими остановками и длительная в течении суток;
- вращение валов в обе стороны;
- частота вращения входного вала в пределах 1500 об/мин;
- атмосфера типа I и II согласно ГОСТ 15150-69 при запыленности воздуха до 10 мг/м3 ;
- климатические исполнения в соответствии с ГОСТ 15150-69: У, Т - для категорий размещения 1-3 и климатические исполнения УХЛ и О - для категорий размещения 4.
