Цилиндрические двухступенчатые горизонтальные редукторы 1Ц2Н-450 оборудованы передачей Новикова и имеют общемашиностроительное назначение. Их применяют с целью увеличения показателей крутящего момента и уменьшения частоты вращения в приводах различных машин и механизмов.
Структура обозначения редуктора
1Ц2У-315Н-31,5-12М-У3
|
1Ц2У - тип редуктора;
400 - межосевое расстояние выходной ступени,мм; Н – с зацеплением Новикова; 31,5 - передаточное число; |
12 - вариант сборки;
М - конец выходного вала в виде части зубчатой муфты; У3 - климатическое исполнение и категория размещения. |
Габаритные размеры
Присоединительные размеры редукторов 1Ц2Н-450
|
Редуктор
|
Aw т
|
Aw б
|
B
|
B1
|
B2
|
H
|
H1
|
h
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
d
|
|
1Ц2Н-450
|
450
|
280
|
630
|
515
|
590
|
955
|
475
|
50
|
1460
|
530
|
310
|
500
|
500
|
650
|
35
|
Присоединительные размеры цилиндрических валов
|
Редуктор
|
Входной вал
|
Выходной вал
|
||||||
|
d
|
l
|
b
|
t
|
d
|
l
|
b
|
t
|
|
|
1Ц2Н-450
|
80m6
|
170
|
22
|
85
|
160m6
|
300
|
40
|
169
|
Присоединительные размеры выходного вала в виде части зубчатой полумуфты
|
Редуктор
|
b
|
d
|
d1
|
d2
|
d3
|
L
|
l
|
l1
|
Зацепление
|
|
|
m
|
z
|
|||||||||
|
1Ц2Н-450
|
50
|
420
|
200
|
160F8
|
230
|
440
|
15
|
70
|
10
|
40
|
Присоединительные размеры выходного вала для присоединения приборов управления
|
Редуктор
|
b
|
d
|
d1
|
d2
|
d3
|
L
|
|
1Ц2Н-450
|
5
|
180h9
|
75h9
|
55
|
М8х20
|
340
|

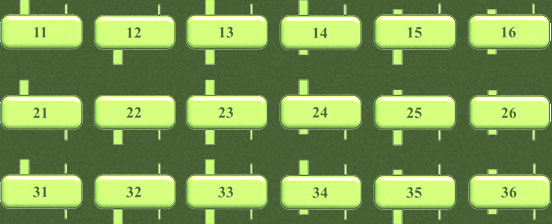

Схемы сборки редукторов 1Ц2Н-450
Технические характеристики редукторов 1Ц2Н-450
|
Наименование технических характеристик
|
Типоразмер редуктора
|
|
|
1Ц2Н-450
|
||
|
Передаточные числа
|
8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
|
|
|
Допускаемая радиальная консольная нагрузка, Н
|
на входном валу
|
8200
|
|
на вых. цил. валу
|
71000
|
|
|
на вых. валу в виде зубчатой муфты
|
95000
|
|
|
М кр ном на вых. валу, Н.м
|
40000
|
|
|
КПД
|
0,97
|
|
|
Масса, кг
|
1530
|
|
Условия использования
- работа длительная до 24 ч в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах (при переменных нагрузках с периодическими остановками, нагрузка однонаправленная и реверсивная);
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха в пределах более 10 мг/м3;
- климатические исполнения в соответствии с ГОСТ 15150 - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4.
