Цилиндрические двухступенчатые горизонтальные редукторы 1Ц2Н-630, 710 представляют собой технические механизмы, которые состоят из корпуса и литой крышки (обычно чугунные) и оснащены передачей Новикова. Детали оборудования соединены между собой с помощью болтов и конических штифтов. Редукторы серии 1Ц2Н являются общемашиностроительными и предназначены для изменения частоты вращения и крутящего момента в различных машинах или других устройствах.
Особая конструкция данного типа редукторов обеспечивает малошумную эксплуатацию и долгий срок службы. В зависимости от своей модификации такое оборудование нашло широкое применение на машинах и оборудовании, особенно в тех сферах промышленности, где важны низкие шумовые показатели: медицинская аппаратура, конвейерные ленты и др.
Структура обозначения редукторов серии 1Ц2Н
1Ц2Н-630-31,5-12М-У3
|
1Ц2 - тип редуктора;
Н – с зацеплением Новикова;
630 - межосевое расстояние выходной ступени, мм;
31,5 - передаточное число;
|
12 - вариант сборки;
М - конец выходного вала в виде части зубчатой муфты;
У3 - климатическое исполнение и категория размещения.
|

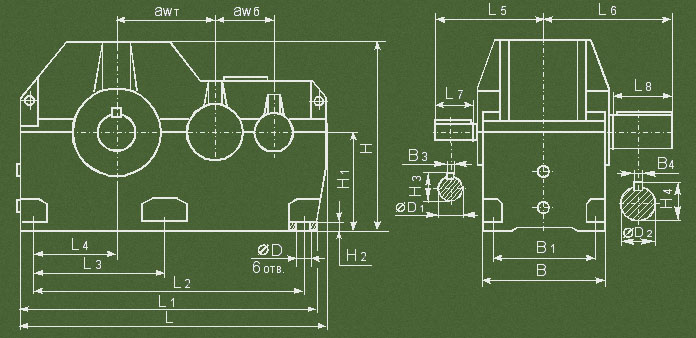

Габаритные размеры редукторов
Присоединительные размеры редукторов серии 1Ц2Н
|
Типоразмер
|
u
|
awб
|
awт
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
L7
|
L8
|
OD
|
OD1
|
OD2
|
|
Ц2Н-710
|
8-28
|
450
|
710
|
2250
|
2160
|
2010
|
1060
|
667
|
660
|
870
|
210
|
410
|
50
|
125m6
|
250m6
|
|
31,5-50
|
620
|
170
|
100m6
|
|
Типоразмер
|
u
|
Н
|
H1
|
H2
|
H3
|
H4
|
В
|
В1
|
B2
|
В3
|
B4
|
|
Ц2Н-710
|
8-28
|
1400
|
710
|
60
|
132
|
262
|
740
|
600
|
780
|
32
|
56
|
|
31,5-50
|
106
|
28
|

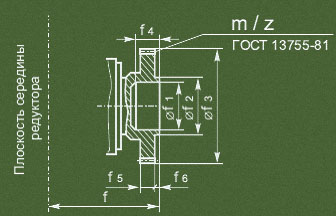

Присоединительные размеры концов выходных валов в виде части зубчатой полумуфты
|
Типоразмер
|
f
|
Of1
|
Of2
|
Of3
|
f4
|
f5
|
f6
|
m
|
z
|
|
Ц2Н-710
|
545
|
200F8
|
290
|
504
|
90
|
60
|
20
|
12
|
40
|

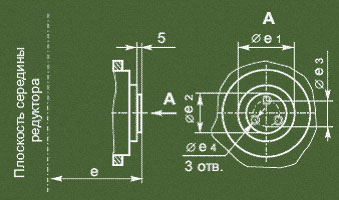

Присоединительные размеры концов выходных валов для присоединения приборов и автоматики
|
Типоразмер
|
e
|
Oе1
|
Oe2
|
Oe3
|
Oe4
|
|
Ц2Н-710
|
410
|
260hl0
|
75h9
|
55
|
M8-7H
|

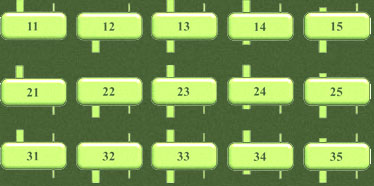

Схемы сборки редукторов 1Ц2Н
Технические характеристики редукторов 1Ц2Н-710
|
Редуктор 1Ц2Н-710
|
|||||||||||||||||||
|
uном
|
8
|
9
|
10
|
11,2
|
12,5
|
14
|
16
|
18
|
20
|
22,4
|
25
|
28
|
31,5
|
35,5
|
40
|
45
|
50
|
||
|
Мкр ном, Н·м
|
100000
|
71000
|
|||||||||||||||||
|
Nном б/в, с-1 (об/мин)
|
12,5 ( 750)
|
16,(6) (1000)
|
20,83 (1250)
|
25 (1500)
|
|||||||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н
|
Входного
|
13000
|
12000
|
10000
|
9000
|
8000
|
7000
|
6300
|
5800
|
||||||||||
|
Выходного
|
цил. конец
|
79000
|
|||||||||||||||||
|
конец вала в виде части зубчатой полумуфты
|
98000
|
||||||||||||||||||
|
Масса, кг, не более
|
4920
|
||||||||||||||||||
Условия эксплуатации
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала в пределах 1500 об/мин;
- категории размещения 1-5 по ГОСТ 15150 (эксплуатация на открытом воздухе под навесом, в закрытых помещениях, помещениях с регулируемым климатом и в помещениях с повышенной влажностью);
- климатические исполнения в соответствии с ГОСТ 15150: У (погодные зоны умеренного климата), Т (зоны влажного и сухого тропического климата), О (общеклиматическое исполнение) и УХЛ-4 (умеренным и холодным климатом**).
