1Ц2У-200 от 23000
Цилиндрические редукторы 1Ц2У-100, 125, 160, 200, 250 представляют собой двухступенчатый привод с зубчатой передачей. Механизм предназначен для увеличения крутящего момента и уменьшения частоты вращения. Данное оборудование подходит и для интенсивной работы до 24 часов в сутки, поскольку характеризуются износостойкостью и договечностью. Редукторы 1Ц2У 100-250 адаптированы для эксплуатации в любое время года и приспособлены на случай резких климатических изменений. Агрегаты данного типа широко используется в машиностроении и других отраслях производства, где применяют электрооборудование.
Структура обозначения редукторов
1Ц2У-250-31,5-12М-У3
|
1Ц2У - тип редуктора;
250 - межосевое расстояние выходной ступени,мм; 31,5 - передаточное число; |
12 - вариант сборки;
М - конец выходного вала в виде части зубчатой муфты; У3 - климатическое исполнение и категория размещения. |
Цилиндрические редукторы 1Ц2У-100 и 1Ц2У-125 применяют в паре с механизмами невысокой мощности. Модификации оборудования отличаются исполнением выходного вала, которое зависит от условий сопряжения привода с механизмом исполнения. Указанный вид редукторов подходит для работы как с постоянной, так и с переменной нагрузкой при вращении вала в разных направлениях. Значение КПД агрегатов составляет 97%.
|
Наименование технических характеристик
|
Типоразмер редуктора 1Ц2У-200
|
|||||
|
Передаточные числа
|
8; 10; 12,5; 16; 20; 25; 31,5; 40
|
|||||
|
Допускаемая радиальная консольная нагрузка, Н
|
на быстроходном валу
|
2240
|
||||
|
на тихоходном валу
|
12500
|
|||||
|
Номинальный крутящий момент на тихоходном валу, Н.
|
2500
|
|||||
|
КП
|
0,97
|
|||||
|
Масса, кг
|
170
|
|||||
Габаритные размеры
Присоединительные размеры редуктора 1Ц2У-200
|
Редуктор
|
Aw т
|
Aw б
|
A
|
B
|
B1
|
H
|
H1
|
h
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
d
|
|
1Ц2У-200
|
200
|
125
|
515
|
230
|
165
|
420
|
212
|
30
|
670
|
580
|
165
|
236
|
212
|
280
|
24
|
Присоединительные размеры конических валов
|
Редуктор
|
Входной вал
|
Выходной вал
|
||||||||||
|
d
|
d1
|
l
|
l1
|
b
|
t
|
d
|
d1
|
l
|
l1
|
b
|
t
|
|
|
1Ц2У-200
|
30
|
М20х1,5
|
80
|
58
|
5
|
15,55
|
70
|
М48х3,0
|
140
|
105
|
18
|
36,38
|
Присоединительные размеры цилиндрических валов
|
Редуктор
|
Входной вал
|
Выходной вал
|
||||||
|
d
|
l
|
b
|
t
|
d
|
l
|
b
|
t
|
|
|
1Ц2У-200
|
25k6
|
58
|
8
|
28
|
65m6
|
105
|
18
|
69
|
Присоединительные размеры выходного вала в виде зубчатой полумуфты
|
Редуктор
|
b
|
d
|
d1
|
d2
|
d3
|
L
|
l
|
l1
|
Зацепление
|
|
|
m
|
z
|
|||||||||
|
1Ц2У-200
|
25
|
210
|
100
|
80F8
|
105
|
192
|
10
|
50
|
5
|
40
|

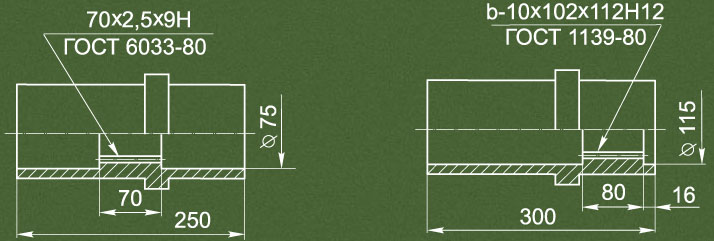

Присоединительные размеры полых валов редуктора 1Ц2У-200
Схемы сборки редукторов серии 1Ц2У 100 - 250
Технические характеристики редуктора 1Ц2У-200
Модификация 1Ц2У-200 характеризуется максимальным передаточным отношением 38,98 и обеспечивает на выходном валу номинальный крутящий момент 2500-5000 Н*м. Такой механизм производят в нескольких вариантах компоновки, в которых вал расположен по горизонтали или вертикали.
Экслуатационные условия
- возможна постоянная и переменная нагрузка, однонаправленная и реверсивная;
- непрерывная работа или с периодическими остановками;
- агрегат пригоден для разностороннего вращения валов;
- частота вращения входного вала в пределах превышать 1500 об/мин;
- атмосфера типов I и II в соответствии с ГОСТ 15150-69 при запыленности воздуха не более 10 мг/куб. м;
- климатические исполнения согласно ГОСТ 15150-69: У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4.
