Цилиндрические редукторы РЦД-400 относятся к горизонтальным механизмам двуступенчатого типа. Они необходимы для увеличения крутящего момента и уменьшения частоты вращения в условиях машиностроительного производства.
Структура обозначения редукторов серии РЦД
РЦД-400-20-11М-У3
|
РЦД - тип редуктора; 400 - общее межосевое расстояние,мм; 20 - передаточное число; |
11 - вариант сборки; М - конец выходного вала в виде части зубчатой муфты; У3 - климатическое исполнение и категория размещения. |
Основные параметры редукторов типа РЦД
| Номинальное передаточное число | 10 | 16 | 20 | 25 | 31,5 | 40 | Максимально допустимая консольная радиальная нагрузка, Н | ||
|
Частота вращения вх. вала, об/мин |
Режим работы | Крутящий момент на выходном валу редуктора, Нм | Рвх max | Pвых max | |||||
|
РЦД - 400
|
|||||||||
| 500 | Средний | 3450 | 4070 | 4020 | 4130 | 3950 | 3900 | 3800 | 23600 |
| Тяжелый | 2450 | 2420 | 2660 | 3970 | 2660 | 3970 | 3600 | 23400 | |
| Весьма тяжелый | 2300 | 2030 | 2250 | 2420 | 2260 | 2440 | 3600 | 18000 | |
| Непрерывный | 2300 | 2020 | 2160 | 2110 | 2000 | 1950 | 2000 | 13800 | |
| 700 | Средний | 3150 | 3120 | 3410 | 31290 | 3760 | 3900 | 3800 | 23600 |
| Тяжелый | 2300 | 2200 | 2400 | 2620 | 2490 | 2620 | 3600 | 23400 | |
| Весьма тяжелый | 2300 | 2020 | 2160 | 2220 | 2090 | 2220 | 3600 | 18000 | |
| Непрерывный | 2300 | 2020 | 2160 | 2110 | 2000 | 1950 | 2000 | 13800 | |
| 1000 | Средний | 3950 | 3940 | 3170 | 3430 | 3150 | 3450 | 3800 | 23600 |
| Тяжелый | 2300 | 2020 | 2230 | 2420 | 2250 | 2410 | 3600 | 23400 | |
| Весьма тяжелый | 2300 | 2020 | 2160 | 2110 | 2000 | 2020 | 3600 | 18000 | |
| Непрерывный | 2300 | 2020 | 2160 | 2110 | 2000 | 1950 | 2000 | 13800 | |
| 1500 | Средний | 2580 | 2550 | 3920 | 3050 | 3990 | 3100 | 3800 | 23600 |
| Тяжелый | 2300 | 2020 | 2160 | 2160 | 2020 | 2200 | 3600 | 23400 | |
| Весьма тяжелый | 2300 | 2020 | 2160 | 2110 | 2000 | 1950 | 3600 | 18000 | |
| Непрерывный |
2300
|
2020
|
2160
|
2110
|
2000
|
1950
|
2000
|
13800
|
|

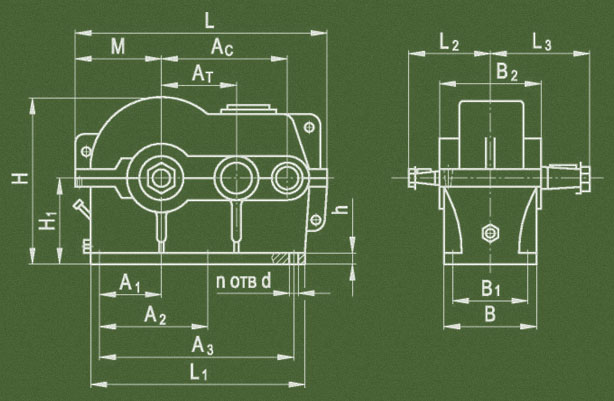

Габариты
Присоединительные размеры редукторов серии РЦД
|
Редуктор
|
Aс
|
Ат
|
А1
|
А2
|
А3
|
В
|
В1
|
В2
|
Н
|
Н1
|
h
|
L
|
L1
|
L2
|
L3
|
М
|
d
|
n
|
|
РЦД-400
|
400
|
250
|
190
|
270
|
540
|
360
|
275
|
360
|
510
|
265
|
28
|
800
|
640
|
280
|
335
|
285
|
27
|
6
|

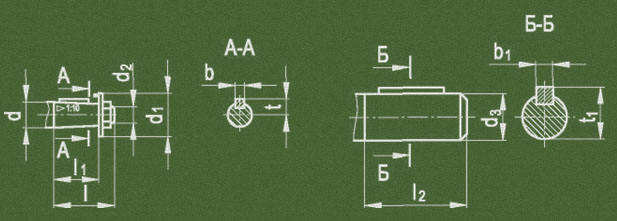

Присоединительные размеры входных конических и выходных цилиндрических валов
|
Редуктор
|
d
|
d1
|
d2
|
L
|
l1
|
b
|
t
|
d3
|
l2
|
b1
|
t1
|
|
РЦД-400
|
35
|
50
|
М20Х1,5
|
80
|
58
|
6
|
18,55
|
85
|
130
|
22
|
93
|

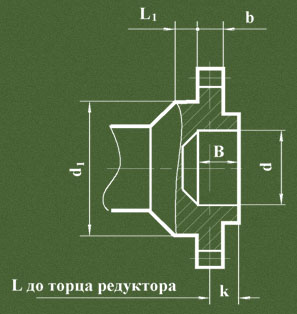

Присоединительные размеры выходного вала в виде части зубчатой муфты
|
Редуктор
|
m
|
z
|
b
|
L
|
L1
|
k
|
В
|
dF7
|
d1f9
|
|
РЦД-400
|
3
|
56
|
25
|
55
|
16
|
22
|
45
|
90
|
125
|

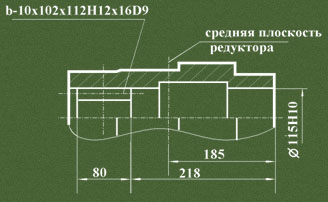

Присоединительные размеры полого выходного вала РЦД-400

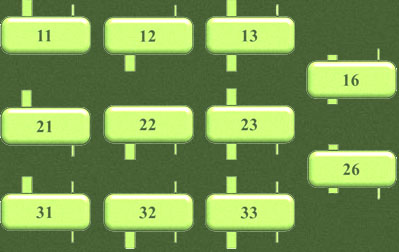

Схемы сборки редукторов
Технические характеристики редукторов РЦД
|
Показатель
|
Типоразмер
|
|
РЦД-400
|
|
|
Передаточные числа, u
|
10; 16; 20; 25; 31,5; 40
|
|
Мкр ном, Нм
|
2300
|
|
Радиальная консольная нагрузка в середине посадочной части вых. вала, Н
|
13800
|
|
КПД, не менее
|
0,97
|
|
Масса редуктора, не более, кг
|
290
|
Условия эксплуатации
- переменная и постоянная нагрузка в одном направлении, а также реверсивная;
- работа длительная либо с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала в пределах 1500 об/мин;
- температура внешней среды – от -40oC до +50oС;
- климатические исполнения в соответствии с ГОСТ 15150-69 – У (умеренный климат), Т (сухой и влажный тропический климат) для категории размещения 1...4.
