Цилиндрические специальные крановые редукторы РК 500 относятся к двуступенчатому типу и применяются с целью изменения крутящего момента, а также частоты вращения. Они являются усовершенствованным аналогом модели РМ с модифицированным корпусом и механизмом, что повышает мощность механизма и его срок службы. Редукторы РК предназначены для эксплуатации в повторно-кратковременном режиме. Таким образом при переменных нагрузках с периодическими остановками допускается их длительная работа с постоянной нагрузкой.
Структура обозначения редукторов РК
|
РК - тип редуктора;
600 - межосевое расстояние выходной ступени,мм;
31,5 - передаточное число;
12 - вариант сборки;
|
М - конец выходного вала в виде части зубчатой муфты;
У3 - климатическое исполнение и категория размещения;
Z - число зубьев зубчатой полумуфты. |
При длительной работе с постоянной нагрузкой величина нагрузки должна быть уменьшена на 50% по сравнению с режимом ПВ = 40%. Допускаемая радиальная консольная нагрузка на двухконцевые валы уменьшается в 2 раза.

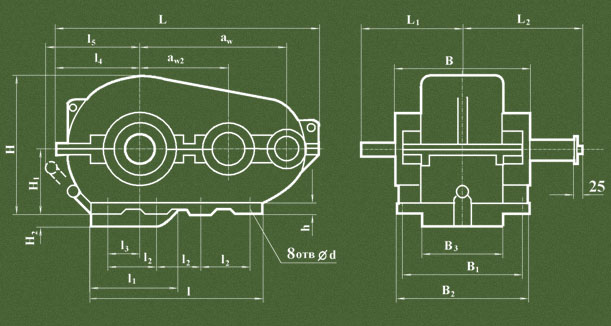

Габариты редукторов серии РК
Присоединительные размеры
|
Тип |
aw |
aw2 |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
В |
В1 |
В2 |
В3 |
Н |
H1 |
Н2 |
h |
D |
|
РК-500 |
850 |
500 |
1632 |
510 |
550 |
1100 |
610 |
300 |
205 |
546 |
530 |
580 |
520 |
580 |
408 |
875 |
400 |
105 |
35 |
32 |

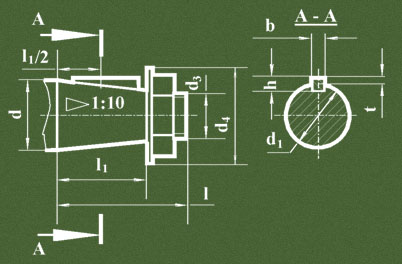

Присоединительные размеры входных валов
|
Тип |
d |
d1 |
d3 |
d4 |
l |
l1 |
b |
h |
t |
|
РК-500 |
90 |
83,5 |
М64х4 |
130 |
170 |
130 |
22 |
14 |
9 |

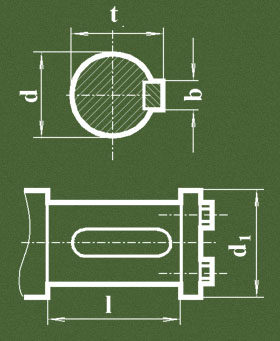

Присоединительные размеры выходных валов
|
Тип |
dm6 |
d1 |
b |
l |
t |
|
РК-500 |
130 |
150 |
32 |
200 |
141 |

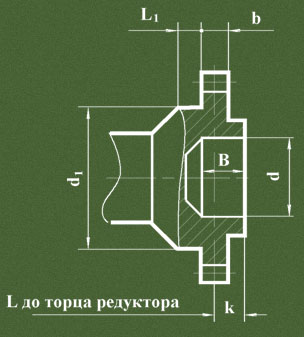

Присоединительные размеры выходного вала в виде части зубчатой муфты
|
Тип
|
m
|
z
|
b
|
L
|
L1,
не менее |
k
|
В
|
dF7
|
d1 f9
|
|
РК-500
|
8
|
54
|
50
|
73
|
22
|
40
|
78
|
190
|
260
|

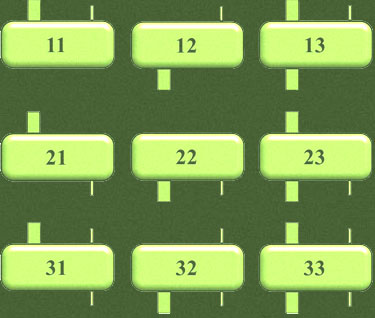

Схемы сборки редуктора РК
Технические характеристики редукторов РК
|
Наименование показателя |
Типоразмер редуктора РК
|
|
РК 500
|
|
|
Передаточные числа, u |
8; 10; 12,5; 20; 22,4; 31,5; 40; 50 |
|
uфакт
|
8,23; 10,35; 12,64; 15,75; 20,49; 22,4; 31,5; 40,17; 48,57 |
|
Мкр ном, Нм
|
10880
|
|
Радиальная консольная нагрузка в середине посадочной части тихоходного вала, Н |
111000
|
|
КПД, не менее
|
0,97
|
|
Масса редуктора, не более, кг |
1230
|
Условия использования
- работа как при однонаправленной нагрузке, так и реверсивной;
- вращение валов в любую сторону с частотой вращения входного вала до 1500 об/мин. и окружной скоростью не более 12 м/сек;
- атмосферa типов I и II по ГОСТ 15150-69 при запыленности воздухав пределах 10 мг/куб.м;
- климатические исполнения: У, Т для категории размещения 1…3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ 15150-69.
