Цилиндрические двухступенчатые горизонтальные редукторы РМ 400 предназначены для использования во многих отраслях машиностроения. Они позволяют увеличить крутящий момент и уменьшить частоту вращения. Данный вид редукторов подходит для эксплуатации при повышенной запыленности воздуха, тем не менее общие условия применения не должны быть агрессивными. В зависимости от модификации оборудования оно определяет специфику работы, передаточное число и показатели номинального крутящего момента. Также существует зависимость размеров механизма на его массу. Например, редуктор РК-250 весит около 85 кг, а модель РК-1000 уже 2 122 кг.
Структура обозначения редукторов серии РМ
|
РМ - тип редуктора; 1000 - межосевое расстояние выходной ступени,мм; 40 - передаточное число; 11 - вариант сборки; |
М - конец выходного вала в виде части зубчатой муфты; У3 - климатическое исполнение и категория размещения; z - число зубьев зубчатой полумуфты. |
Габариты редукторов РМ-250÷500
Присоединительные размеры редукторов РМ-250÷500
|
Тип
|
аw
|
аw2
|
L
|
L1
|
L2
|
l
|
l1
|
l2
|
l3
|
l4
|
l5
|
В
|
B1
|
B2
|
Н
|
Н1
|
h
|
D
|
|
РМ-400
|
400
|
250
|
816
|
270
|
325,5
|
440
|
370
|
80
|
75
|
288
|
367
|
300
|
270
|
310
|
490
|
250
|
25
|
17
|

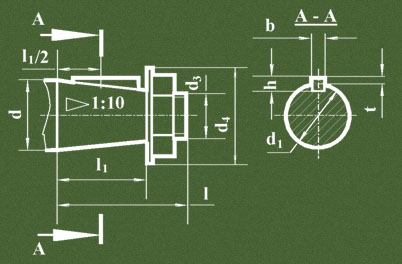

Присоединительные размеры входных валов
|
Тип
|
d
|
d1
|
d3
|
d4
|
l
|
l1
|
b
|
h
|
t
|
|
РМ-400
|
40
|
35,9
|
М24х2
|
63
|
110
|
82
|
12
|
8
|
5
|

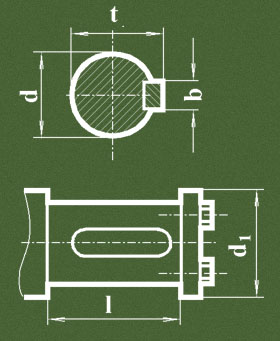

Присоединительные размеры выходных валов
|
Тип
|
dm6
|
d1
|
b
|
l
|
t
|
|
РМ-400
|
80
|
90
|
22
|
123
|
88
|

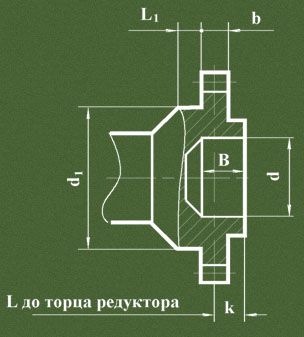

Присоединительные размеры выходного вала в виде части зубчатой муфты
|
Тип
|
m
|
z
|
b
|
L
|
L1,
не менее |
k
|
В
|
d F7
|
d1 f9
|
|
РМ-400
|
3
|
56
|
25
|
57,5
|
16
|
26,5
|
45
|
90
|
135
|

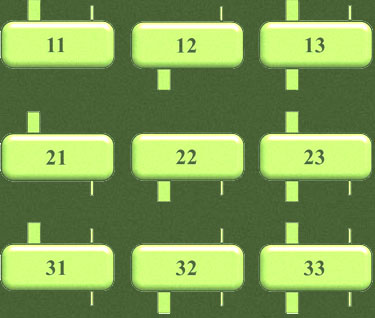

Схемы сборки редукторов РМ
Технические характеристики редукторов серии РМ
|
Наименование показателя
|
Типоразмер редуктора РМ
|
|
РМ-400
|
|
|
Передаточные числа
|
8; 10; 12,5; 20; 25; 31,5; 40; 50
|
|
Фактические передаточные числа
|
8,23; 10,35; 12,64; 15,75; 20,49; 23,34; 31,5; 40,17; 48,57
|
|
Мкр ном при длительной работе с постоянной нагрузкой, Нм
|
1355
|
|
Радиальная консольная нагрузка в середине посадочной части выходного вала, Н
|
21000
|
|
КПД, не менее
|
0,97
|
|
Масса редуктора, не более, кг
|
210
|
Условия применения
- нагрузка постоянная и переменная, однонаправленная и реверсивная;
- работа длительная или с периодическими остановками, вращение валов в любую сторону;
- частота вращения входного вала редукторов РМ в пределах 1500 об/мин;
- температура внешней среды от минус 40°C до плюс 50°С;
- повышенная запыленность, неагрессивная среда;
- климатическое исполнение по ГОСТ 15150-69: У (умеренный климат), Т (сухой и влажный тропический климат) для категории размещения 1...4.
