Цилиндрические редукторы серии 1ЦУ относятся к одноступенчатому типу и служат для увеличения крутящего момент и сокращения частоты вращения. Они отличаются высокой степенью надежности и эффективности использования. Редукторы данной серии нашли свое применение как машиностроении, так и во многих других отраслях промышленности. Механизмы отвечают всем необходимым требованиям к качеству продукции, что подтверждается соответствующими сертификатами.
Структура обозначения редукторов серии 1ЦУ
1ЦУ-160-6,3-12-У3:
|
1ЦУ - тип редуктора;
|
12 - вариант сборки;
|
|
160 - межосевое расстояние, мм;
|
У3 - климатическое исполнение и категория размещения.
|
|
6,3 - передаточное число;
|

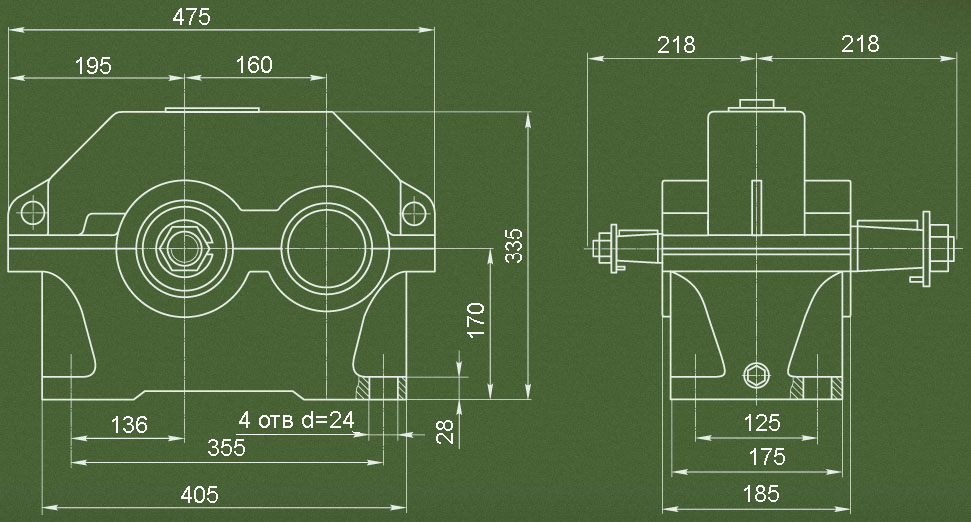

Габаритные и присоединительные размеры редукторов 1ЦУ-160

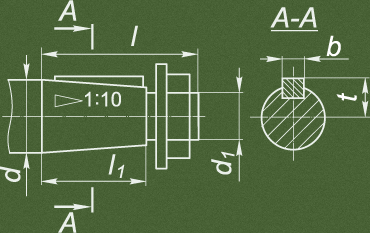

Присоединительные размеры валов
 |
Вал
|
d
|
d1
|
d3
|
d4 не более
|
l1
|
l1
|
b
|
h
|
t
|
|
входной
|
45
|
40,9
|
М30х2
|
56
|
110
|
82
|
12
|
8
|
5
|
|
|
выходной
|
55
|
50,9
|
М36х3
|
70
|
110
|
82
|
14
|
9
|
5,5
|

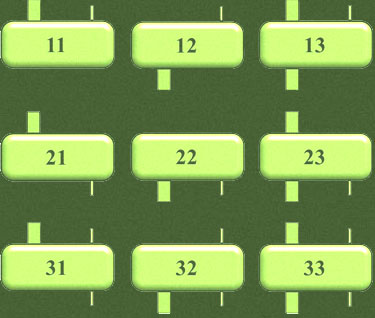

Схемы сборки редукторов серии 1ЦУ
Компания "Техмаш" занимается поставками коническо-цилиндрических редукторов КЦ1 по всей стране посредством транспортных компаний. Перевозка до терминала в Воронеже осуществляется бесплатно.
Технические характеристики редукторов 1ЦУ
| Передаточные числа 1ЦУ-160 |
2; 2,5; 3,15; 4; 5; 6,3
|
|
| Номинальный крутящий момент на выходном валу, Нм |
1250
|
|
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н |
вх. вал
|
1250
|
|
вых. вал
|
4500
|
|
|
КПД, не менее
|
0,98
|
|
|
Масса редуктора, не более, кг
|
77,5
|
|
Условия эксплуатации редукторов 1ЦУ
- вращение валов в любую сторону;
- частота вращения входного вала в пределах 1800 об/мин;
- работа длительная или с периодическими остановками;
- нагрузка постоянная и переменная однонаправленная и реверсивная;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха до 10 мг/м3;
- климатические условия в соответствии с ГОСТ 15150-69: У (умеренный климат), Т (сухой и влажный тропический климат) - для категории размещения 1...3; климатические исполнения УХЛ и О - для категорий размещения 4.
