Цилиндрические трехступенчатые горизонтальные редукторы ЦТНД-400 общемашиностроительного назначения применяют с целью изменения крутящего момента и частоты вращения механизма в составе оборудования конвейеров и других агрегатов. Механизмы данного типа отлично приспособлены к работе в тяжелых условиях окружающей среды, поэтому они особо распространены в строительной, угольной и автомобильной промышленности, сельском хозяйстве.
Структура названия
ЦТНД-400-125-12М-У2
| ЦТНД - тип редуктора;
400 - межосевое расстояние выходной ступени, мм;
125 - номинальное передаточное число;
|
12 - вариант сборки;
М - конец выходного вала в виде части зубчатой муфты;
У2 - климатическое исполнение и категория размещения.
|

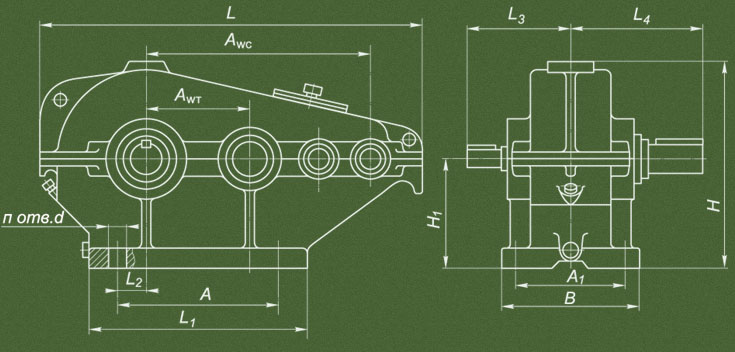

Габаритные размеры редукторов
Присоединительные размеры редукторов
|
Редуктор
|
Aw т
|
Aw с
|
A
|
A1
|
B
|
H
|
H1
|
L
|
L1
|
L2
|
L3
|
L4
|
d
|
n
|
|
ЦТНД-400
|
400
|
810
|
720
|
340
|
430
|
820
|
425
|
1385
|
860
|
170
|
307
|
455
|
33
|
8
|

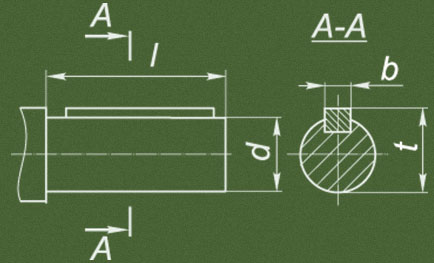

Присоединительные размеры входных и выходных валов
 |
Редуктор
|
Входной вал
|
Выходной вал
|
||||||
|
d
|
l
|
b
|
t
|
d
|
l
|
b
|
t
|
||
|
ЦТНД-400 |
40
|
82
|
12
|
43
|
140
|
200
|
36
|
148
|
|

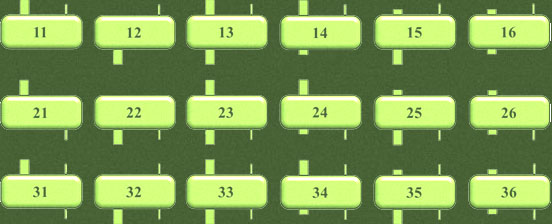

Схемы сборки
Технические характеристики редукторов ЦТНД-400
|
Типоразмер
|
ЦТНД-400
|
|
Передаточные числа
|
63, 80, 100, 125, 160
|
|
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н
|
32600
|
|
Мкр ном на выходном валу, Н.м
|
17000
|
|
КПД
|
0,96
|
|
Масса, кг
|
911
|
Условия применения
- работа постоянная или с периодическими остановками;
- нагрузка постоянная знакопеременная;
- разностороннее вращение валов;
- частота вращения входного вала от 750 до 1500 об/мин;
- горизонтальное расположение редуктора опорной плоскостью вниз;
- категории размещения 1-4 в соответствии с ГОСТ 15150: использование на открытом воздухе под навесом, в закрытых помещениях, помещениях с регулируемым климатом и в помещениях с повышенной влажностью;
- климатические исполнения согласно ГОСТ 15150: У (погодные зоны умеренного климата) и Т (зоны влажного и сухого тропического климата) – для категорий 1…3, О (общеклиматическое исполнение) и УХЛ (с умеренным и холодным климатом) - для категории 4.
