Коническо-цилиндрические редукторы КЦ1 предназначены для понижения показателя частоты вращения и уменьшения значения передачи крутящего момента механизмов и оборудования (в том числе подъемно-транспортного), а также для ремонтно-эксплуатационных целей. В зависимости от своих технических характеристик, типоразмеров и других параметров, различают редукторы КЦ1-200, КЦ1-300, КЦ1-250, КЦ1-400 и КЦ1-500. Наличие сертификатов качества гарантирует надежность, эффективность и долгий срок службы изделий.
Структура обозначения редукторов серии КЦ1
КЦ1-500-20-42М-У3:
|
КЦ - редуктор коническо-цилиндрический;
1 - количество цилиндрических ступеней;
200 - межосевое расстояние выходной ступени;
20 - передаточное число;
|
42 - вариант сборки;
М - конец выходного вала в виде части зубчатой муфты;
У3 - климатическое исполнение и категория размещения.
|
Габариты редукторов КЦ1
Схемы сборки редукторов КЦ1
Двухступенчатые редукторы КЦ1 оборудованы валами, которые располагаются горизонтально. Он обеспечивает вращение валов в обе стороны при частоте вращения входного вала не более 1500 оборотов в минуту и окружной скорости вращения зубчатых передач не более 12 м/с. Редукторы данного типа состоят из пары конических колес со спиральным зубом (быстроходная ступень) и пары цилиндрических косозубых колес. Валы редукторов установлены на подшипниках качения, смонтированных в чугунном корпусе, который имеет разъем в горизонтальной плоскости.
Присоединительные размеры
|
Редуктор
|
Aw т
|
A
|
A1
|
B
|
H
|
H1
|
h
|
h1
|
L
|
L1
|
L2
|
L3
|
L4
|
d
|
n
|
|
КЦ1-250
|
250
|
480
|
325
|
375
|
515
|
265
|
25
|
-
|
1170
|
600
|
120
|
625
|
320
|
22
|
4
|
|

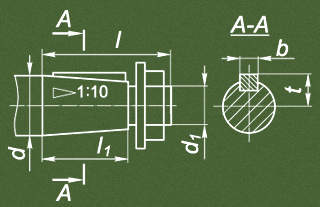

Редуктор
|
Входной вал (конический)
|
|||||
|
d
|
d1
|
l
|
l1
|
b
|
t
|
|
|
КЦ1-250
|
50
|
М36х3,0
|
110
|
82
|
12
|
26
|

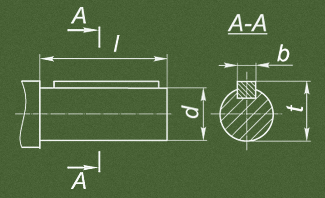

Присоединительные размеры выходных валов
|
Редуктор
|
Выходной вал (цилиндрический)
|
|||
|
d2
|
l2
|
b1
|
t1
|
|
|
КЦ1-250
|
55
|
110
|
16
|
59
|
Выходные валы изготавливаются по всем вариантам сборки с цилиндрическим концом (форма Ц) или только по вариантам сборки с зубчатым венцом на выступающем конце вала (форма М).
Присоединительные размеры тихоходного вала в виде части зубчатой полумуфты
|
Редуктор
|
b
|
d
|
d1
|
L
|
l
|
l1
|
Зацепление
|
|
|
m
|
z
|
|||||||
|
КЦ1-250
|
25
|
150
|
90
|
267
|
14
|
48
|
3
|
48
|
Компания "Техмаш" осуществляет поставки коническо-цилиндрических редукторов КЦ1 по всей России через транспортные компании. Перевозка до терминала в Воронеже осуществляется бесплатно. Если у Вас возникли вопросы и Вы хотите оформить заявку, обращайтесь к менеджерам по телефонам, указанным на сайте, либо другим удобным для Вас способом.
Технические характеристики редукторов КЦ1-250
|
Наименование технических характеристик
|
КЦ1-250
|
|
Передаточные числа
|
6,3; 10; 14; 20; 28
|
|
Допускаемая консольная нагрузка на тихоходном валу, Н
|
7000
|
|
Номинальный крутящий момент на выходном валу, Н.м
|
1200
|
|
КПД
|
0,94
|
|
Масса, кг
|
391
|
Условия эксплуатации редукторов КЦ1-250
- вращение валов в любую сторону;
- работа постоянная с периодическими остановками;
- нагрузка постоянная или переменная, одного направления и реверсивная;
- непрерывный продолжительный режим работы при 600, 1000, 1500 об/мин входного вала;
- при работе с другим количеством оборотов мощность редуктора оределяется методом интерполяции;
- климатические условия в соответствии с ГОСТ 15150: У (умеренный климат), Т (сухой и влажный тропический климат) для категорий размещения 2.
