Редукторы КЦ2 используют с целью приведения в движение ведомого вала и изменения скорости его вращения. Они подходят в качестве составляющих для различного оборудования: конвейерных линий, приводов шахтного электровоза и др. Данный тип редукторов характеризуется высокой степенью надежности, коэффициентом полезного действия и продолжительным сроком службы. Производство редукторов для общетехнических нужд (с межосевым углом передачи конической формы 90 градусов) выполняется в соответствии с ГОСТ 27142-97, действующим с 2002 года. Указанный стандарт регламентирует основные параметры рабочего механизма, применяемые передаточные числа, номинальный крутящие моменты, а также максимально допустимый уровень консольной нагрузки на конец рабочего вала, габариты осей и др.
Структура обозначения редукторов серии КЦ2
КЦ2-500-28-42М-У3:
|
КЦ - редуктор коническо-цилиндрический;
2 - количество цилиндрических ступеней;
500 - межосевое расстояние выходной ступени;
28 - передаточное число;
|
42 - вариант сборки;
М - конец выходного вала в виде части зубчатой муфты;
У3 - климатическое исполнение и категория размещения.
|
Данный тип редукторов представляет собой трехступенчатую зубчатую передачу, включающую в себя следующие элементы:
- быстроходная ступень - коническая передача с круговым зубом (ГОСТ 16202);
- промежуточная и тихоходная ступени – цилиндрические зубчатые эвольвентные передачи с исходным контуром (ГОСТ 13755).
Представленные в таблице нагрузки справедливы для работы в спокойном непрерывном режиме в течение 8 ч/сутки. При другом режиме работы величина нагрузки соответствует табличной, которую умножают на коэффициент.

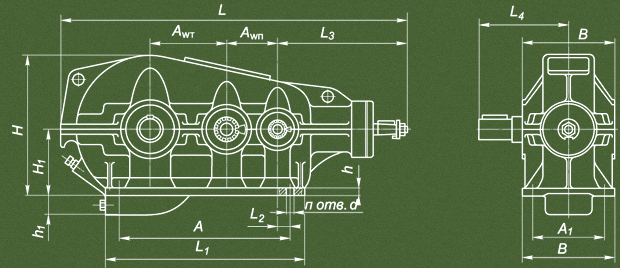

Габариты редукторов КЦ2
Присоединительные размеры редукторов
|
Редуктор
|
Aw т
|
Aw п
|
A
|
A1
|
B
|
H
|
H1
|
h
|
h1
|
L
|
L1
|
L2
|
L3
|
L4
|
d
|
n
|
|
КЦ2-1300
|
800
|
500
|
2020
|
740
|
850
|
1282
|
530
|
50
|
240
|
3178
|
2200
|
220
|
1030
|
790
|
39
|
10
|

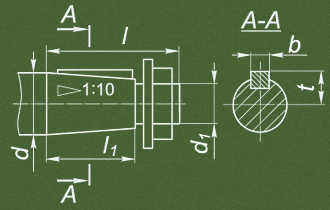

Присоединительные размеры входных валов
 |
Редуктор
|
d
|
d1
|
l
|
l1
|
b
|
t
|
|
КЦ2-1300
|
90
|
М64х4
|
170
|
130
|
22
|
46,8
|

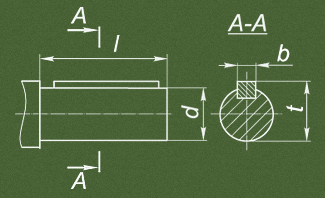

Присоединительные размеры выходных валов
 |
Редуктор
|
d
|
l
|
b
|
t
|
|
КЦ2-1300
|
190
|
350
|
45
|
200
|
Присоединительные размеры выходного вала в виде части зубчатой муфты
 |
Редуктор
|
b
|
d
|
d2
|
d3
|
L
|
l
|
l1
|
Зацепление
|
|
|
m
|
z
|
|||||||||
|
КЦ2-1300
|
40
|
348
|
215
|
360
|
605
|
25
|
85
|
6
|
56
|
|
Схемы сборки редукторов КЦ2
От того, насколько грамотно выбран редуктор, зависит эффективность работы оборудования и его долговечность. Именно поэтому важно, чтобы параметры подобранного редуктора были рассчитаны для необходимой нагрузки на механизм. Соблюдение данного условия позволит избежать частых поломок, а, следовательно, и затрат на ремонт.
Технические характеристики редукторов КЦ2-1300
|
Технические характеристики
|
КЦ2-1300
|
|
Передаточные числа
|
28; 45; 71; 112; 180
|
|
Допускаемая консольная нагрузка на тихоходном валу, Н
|
75000
|
|
Номинальный крутящий момент на выходном валу, Н.м
|
37500
|
|
КПД
|
0,91
|
|
Масса, кг
|
5100
|
Условия эксплуатации редукторов КЦ2-1300
- вращение валов в любую сторону;
- постоянная работа с периодическими остановками;
- нагрузка постоянная или переменная, одного направления и реверсивная;
- непрерывный продолжительный режим работы при 600, 1000, 1500 оборотов в минуту входного вала;
- при работе с другими числами оборотов мощность редуктора находится методом интерполяции;
- климатические условия в соответствии с ГОСТ 15150: У (умеренный климат), Т (сухой и влажный тропический климат) для категорий размещения 2.
