Условия для работы установки:
- температура окружающей среды от -40°С до +40°С;
- относительная влажность до 100% при температуре 25ºС;
- перемещаемая среда не должна содержать липких веществ, волокнистых материалов, и иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха.
Пылеулавливающий агрегат ЗИЛ-900, ЗИЛ-1600

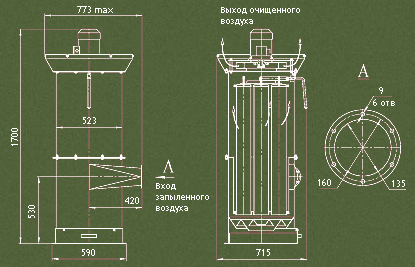

Габаритные и присоединительные размеры
|
Агрегат |
H |
D1 |
D2 |
|
ЗИЛ-900 |
1700 |
135 |
160 |
|
ЗИЛ-1600 |
2100 |
200 |
225 |
Основные технические данные
|
№ п/п |
Параметр |
Значение |
|
1 |
Производительность по чистому воздуху, м3/час |
720 / 1520 |
|
2 |
Допускаемая запыленность очищаемого воздуха, мг/м3 |
350 |
|
3 |
Эффективность пылеулавливания, % |
99 |
|
4 |
Очищаемая среда |
неагрессивная, невзрывоопасная |
|
5 |
Поверхность фильтрования, м2 |
2,8 / 3,9 |
|
6 |
Тип электродвигателя |
АИР 80А2 / АИР 80В2 |
|
7 |
Мощность электродвигателя, кВт |
1,5 / 2,2 |
|
8 |
Частота вращения, об/мин |
2835 |
|
9 |
Род тока |
50 Гц; ~380 В |
|
10 |
Габаритные размеры, (длина × ширина × высота) |
773×715×1700 / 773×715×2100 |
|
11 |
Масса, кг, не более |
110 / 15 |
Назначение:
- предназначен для отсоса и очистки воздуха от примесей пыли, мелкой и крупной металлической стружки и т.п., образующейся при обработке сухим способом металлических изделий на заточных, шлифовальных и металлорежущих станках.
- изготавливается в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69. Температура окружающей среды от -40°С до +40°С. При обеспечении защиты электродвигателя от атмосферных воздействий допускается использование вентиляторов по 1-й категории размещения. Группа эксплуатации в части воздействия механических факторов окружающей среды - М21 по ГОСТ 17516.1-90
