Общие сведения:
- высокого давления;
- одностороннего всасывания;
- вперед загнутые лопатки.
Варианты изготовления:
- общего назначения из углеродистой стали
Вентиляторы АВДм-3,5
Обозначения: 1. Корпус спиральный 2. Колесо рабочее 3. Коллектор 4. Станина 5. Электродвигатель 6. Опора промежуточная 7. Передача ременная 8. Устройство натяжное 9.
Ограждение ременной передачи

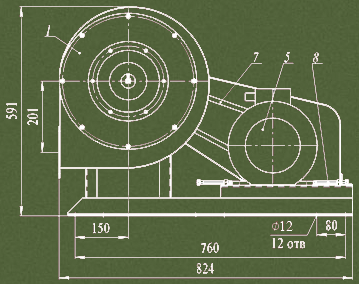

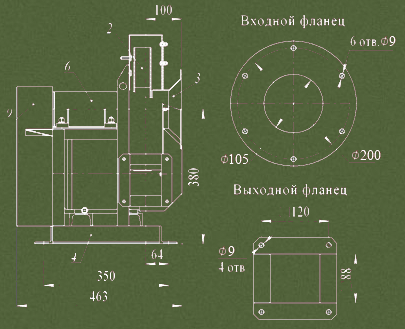

Габаритные и присоединительные размеры
|
Вентилятор |
Двигатель |
nраб. кол., об/мин |
Производ-ть, тыс.м3/час |
Р, Па |
m, не более, кг (без двигателя) |
||
|
Тип |
N, кВт |
n, об/мин |
|||||
|
АВДм-3,5 |
АИР112М2 |
7,5 |
3000 |
5550 |
0,8 - 1,7 |
9700 |
146 |
Назначение:
- подача сжатого атмосферного воздуха в форсунку сжигания жидкого топлива в зерносушилках;
- системы кондиционирования и вентиляции производственных и общественных зданий;
- другие производственные и санитарно-технические цели.
