Общие сведения:
- низкого и среднего давления;
- одностороннего всасывания;
- корпус спиральный поворотный;
- назад загнутые лопатки;
- направление вращения;
- левое и правое.
Варианты изготовления:
- общего назначения из углеродистой стали;
- общего назначения теплостойкие изуглеродистой стали;
- коррозионностойкие из нержавеющей стали;
- коррозионностойкие теплостойкие из нержавеющей стали;
- взрывозащищённые из разнородных материалов;
- взрывозащищенные теплостойкие из разнородных материалов;
- взрывозащищенные коррозионностойкие из нержавеющей стали;
- взрывозащищенныекоррозионностойкие теплостойкие из нержавеющей стали;
- взрывозащищенные из алюминиевых сплавов

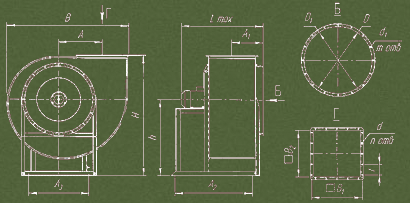

Вентиляторы ВЦ4-75 исп. 1
Габаритные и присоединительные размеры
Типоразмер |
H |
h |
А |
A1 |
А2 |
А3 |
В |
Lmax |
B1 |
B2 |
d |
n |
t |
D |
D1 |
d1 |
m |
ВЦ4-75-2,0 |
411 |
260 |
131 |
140 |
295 |
224 |
388 |
410 |
170 |
140 |
8х12 |
8 |
100 |
230 |
205 |
7х9 |
8 |
ВЦ4-75-2,5 |
503 |
320 |
165 |
157 |
390 |
267 |
478 |
488 |
200 |
175 |
8х12 |
8 |
100 |
280 |
255 |
7х9 |
8 |
ВЦ4-75-3,15 |
627 |
400 |
210 |
180 |
454 |
338 |
598 |
588 |
250 |
221 |
8х12 |
12 |
100 |
345 |
320 |
7х9 |
8 |
ВЦ4-75-4,0 |
777 |
500 |
261 |
209 |
548 |
390 |
738 |
699 |
310 |
280 |
8х12 |
12 |
100 |
430 |
405 |
7х9 |
8 |
ВЦ4-75-5,0 |
941 |
600 |
330 |
245 |
629 |
460 |
920 |
827 |
380 |
350 |
8х12 |
16 |
100 |
530 |
505 |
7х9 |
16 |
ВЦ4-75-6,3 |
1039 |
720 |
410 |
290 |
795 |
580 |
1140 |
938 |
470 |
441 |
8х12 |
20 |
100 |
660 |
635 |
9х14 |
16 |
ВЦ4-75-8,0 |
1454 |
920 |
521 |
380 |
1007 |
736 |
1447 |
1160 |
600 |
560 |
12х16 |
16 |
150 |
850 |
815 |
9х14 |
16 |
ВЦ4-75-10,0 |
1757 |
1100 |
641 |
450 |
1237 |
891 |
1785 |
1496 |
750 |
700 |
12х16 |
20 |
150 |
1060 |
1030 |
9х14 |
16 |
ВЦ4-75-12,5 |
2137 |
1350 |
812 |
572 |
1545 |
1090 |
2230 |
1815 |
930 |
875 |
12х16 |
24 |
150 |
1310 |
1270 |
12х16 |
16 |

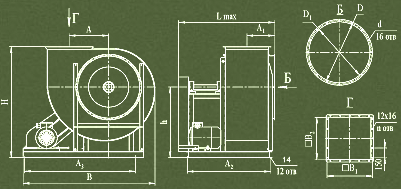

Вентиляторы ВЦ4-75 исп. 5
Габаритные и присоединительные размеры
Типоразмер |
H |
h |
А |
A1 |
А2 |
А3 |
В |
Lmax |
B1 |
B2 |
D |
D1 |
n |
d |
|
Пр0° |
Л0° |
||||||||||||||
ВЦ4-75-10,0 |
1807 |
1150 |
641 |
450 |
1355 |
1800 |
2144 |
2422 |
1560 |
750 |
700 |
1060 |
1030 |
20 |
9х14 |
ВЦ4-75-12,5 |
2237 |
1450 |
812 |
572 |
1473 |
2054 |
2487 |
2837 |
1720 |
930 |
875 |
1310 |
1270 |
24 |
12х16 |
Положение корпуса вентилятора правого вращения
Положение корпуса вентилятора левого вращения
Вентилятор |
Исполнение |
Двигатель |
n1раб. |
Параметры |
Масса, |
Суммарный уровень звуковой мощности, ДБ |
|||
Тип |
N, |
n, об/мин |
Производи- |
Полное |
|||||
ВЦ4-75-2,0 |
1 |
АИР50А2 |
0,09 |
3000 |
2700 |
0,55-0,95 |
210-120 |
9,5 |
76 |
ВЦ4-75-2,5 |
1 |
АИР56А4 |
0,12 |
1500 |
1380 |
0,4-0,82 |
150-90 |
16,5 |
67 |
ВЦ4-75-3,15 |
1 |
АИР56В4 |
0,18 |
1500 |
1380 |
0,85-1,75 |
230-125 |
25 |
78 |
ВЦ4-75-4,0 |
1 |
АИР63В6 |
0,25 |
1000 |
910 |
1,35-2,65 |
160-95 |
39 |
81 |
ВЦ4-75-5,0 |
1 |
АИР71В6 |
0,55 |
1000 |
920 |
2,35-5,2 |
275-165 |
82 |
84 |
ВЦ4-75-6,3 |
1 |
АИР160М8 |
11,0 |
750 |
730 |
10,5-18,8 |
580-340 |
136 |
84 |
ВЦ4-75-8,0 |
1 |
АИР112МВ8 |
3,0 |
750 |
690 |
9,4-12,9 |
440-340 |
221 |
98 |
ВЦ4-75-10,0 |
1 |
АИРМ132М8 |
5,5 |
750 |
690 |
14,8-26,0 |
540-460 |
475 |
107 |
5 |
АИР132S6 |
5,5 |
1000 |
615 |
14,8-32,0 |
520-380 |
530 |
90 |
|
ВЦ4-75-12,5 |
1 |
АИР160М8 |
11,0 |
750 |
730 |
26,2-32,4 |
800-680 |
510 |
117 |
5 |
АИР200L8 |
22,0 |
750 |
685 |
31,0-56,5 |
1150-830 |
900 |
97 |
Назначение:
- стационарные системы вентиляции;
- другие производственные и санитарно - технические цели.
