Вентилятор ВР 132-30

Узнать цены

Общие сведения:

высокого давления;
одностороннего всасывания;
корпус спиральный поворотный;
направление вращения - левое и правое.

Варианты изготовления:

общего назначения из углеродистой стали;
коррозионностойкие из нержавеющей стали;

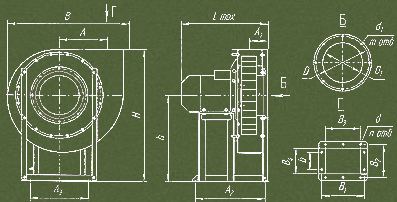

Вентиляторы ВР 132-30

Габаритные и присоединительные размеры

Вентилятор	H	h	А	A₁	А₂	А₃	В	B₁	B₂	B₃	B₄	b	d	n	D	D₁	d₁	m	L_max
ВР 132-30-4,0	654	420	240	108	360	295	620	200	160	160	120	100	9×12	8	275	200	9×12	8	443
ВР 132-30-5,0	815	525	300	123	440	365	764	242	192	200	150	100	9×12	10	336	250	9×12	8	555
ВР 132-30-6,3	987	680	377	160	671	476	954	298	235	252	189	80	9×12	14	430	315	9×12	12	854
ВР 132-30-8,0	1215	750	480	200	711	590	1202	370	290	320	240	120	14×18	14	530	400	14×18	12	860
ВР 132-30-10,0	1481	900	600	235	840	730	1497	450	350	400	300	150	14×18	12	645	500	14×18	12	1001

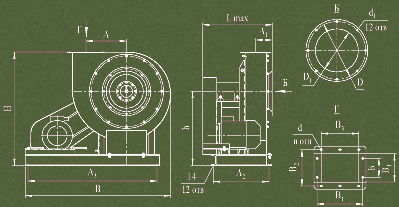

Вентиляторы ВР 132-30 исп.5

Габаритные и присоединительные размеры

Ветилятор	H	h	А	A₁	А₂	А₃	B		B₁	B₂	B₃	B₄	b	d	n	D	D₁	d₁	L_max
							Пр0°	Л0°
ВР 132-30-6,3	1047	680	377	160	532	1320	1459	1593	298	235	252	189	80	9х12	14	430	315	9х12	704
ВР 132-30-8,0	1265	800	480	200	696	1580	1761	1919	370	290	320	240	120	14х18	12	530	400	14х18	905

Положение корпуса вентилятора правого вращения

Положение корпуса вентилятора левого вращения

Основные технические данные

Вентилятор	Исп-ие	Двигатель			n_{1раб.кол.}, об/мин	Параметрыв рабочей зоне		m,не более, кг(без двигателя)	Суммарный уровень звуковой мощности, ДБ
Вентилятор	Исп-ие	Тип	N,кВт	n, об/мин	n_{1раб.кол.}, об/мин	Производ-ть,тыс.м3/час	Р,Па	m,не более, кг(без двигателя)	Суммарный уровень звуковой мощности, ДБ
ВР132-30-4,0	1	АИР80А2 АИР80В2	1,5 2,2	3000 3000	2835 2820	0,34 - 0,7 0,46 - 0,95	2010 – 1790 2550 - 1910	62	92 92
ВР132-30-5,0	1	АИР80А4 АИР100S2 АИР100L2 АИР112М2 АИР132М2	1,1 4,0 5,5 7,5 11,0	1500 3000 3000 3000 3000	1420 2805 2860 2895 2890	1,1 - 2,5 1,9 - 2,2 2,0 - 2,4 2,1 - 4,6 2,8 - 5,2	1100 - 870 4000 - 3620 4220 - 3860 4540 - 4180 4620 - 4100	80	88 104 104 104 104
ВР132-30-6,3	1	АИР160S2 АИР160М2 АИР180S2 АИР180M2	15,0 18,5 22,0 30,0	3000 3000 3000 3000	2940 2940 2940 2940	4,2 - 6,7 4,8 - 7,0 4,3 - 7,1 4,8 - 9,6	6100 - 6100 6300 - 6250 7700 - 6500 7600 - 5900	182	107 107 107 107
ВР132-30-6,3	5	АИР112М2 АИР132М2 АИР160S2	7,5 11,0 15,0	3000 3000 3000	2040 2045 2300	3,2 - 4,4 4,2 - 7,0 3,8 - 8,6	3900 - 3860 4700 - 3800 4900 - 3200	335	101 101 103
ВР132-30-8,0	1	АИР100S4 АИР132М4	7,5 11,0	1500 1500	1455 1440	3,6 - 5,8 4,3 - 10,2	2900 - 2600 3000 - 2500	290	102 102
ВР132-30-8,0	5	АИР132М4 АИР160S4 АИР160М4 АИР180S4	11,0 15,0 18,5 22,0	1500 1500 1500 1500	1625 1625 1810 1810	5,0 - 6,75 5,3 - 10,2 5,3 - 12,6 5,7 - 12,9	3800 - 3800 3800 - 3600 4700 - 4600 4650 - 4000	520	105 105 107 107
ВР132-30-10	1	АИР180S4 АИР180M4 АИР200M4 АИР200L4	22,0 30,0 37,0 45,0	1500 1500 1500 1500	1460 1460 1460 1460	6,9 - 14,3 8,7 - 15,8 15,7 - 21,0 18,3 - 24,0	4500 - 4000 4800 - 4500 4600 - 4000 4600 - 4300	360	112 112 112 112

Назначение:

- системы кондиционирования воздуха;

- системы вентиляции производственных, общественных и жилых зданий;

- технологические процессы;

- другие производственные и санитарно-технические цели.
