Вентилятор ВР 12-26

Узнать цены

Общие сведения:

высокого давления;
одностороннего всасывания;
корпус спиральный поворотный;
направление вращения - левое и правое.

Варианты изготовления:

общего назначения из углеродистой стали;
коррозионностойкие из нержавеющей стали;

Вентиляторы ВР12-26

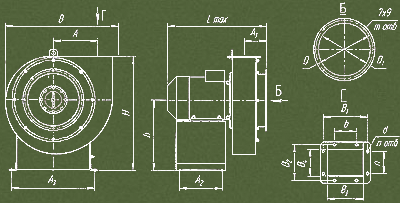

Габаритные и присоединительные размеры

Вентилятор	H	h	А	A₁	А₂	А₃	В	B₁	B₂	B₃	B₄	d	a	b	n	D	D₁	d₁	m	L_max
ВР 12-26-2,5	406	260	150	83	160	260	390	130	105	100	75	7×9	105	65	6	210	175	7×9	6	394
ВР 12-26-3,15	494	310	190	97	180	340	492	166	135	126	95	9×12	67,5	83	8	255	220	7×9	6	448
ВР 12-26-3,5	546	340	210	105	200	340	542	180	145	140	105	9×12	72,5	90	8	280	245	7×9	8	493
ВР 12-26-4,0	614	380	240	121	280	440	614	200	160	160	120	9×12	100	100	8	310	280	9×12	8	720
ВР 12-26-4,5	684	420	271	130	280	440	688	220	175	180	135	9×12	100	100	10	345	315	9×12	8	737
ВР 12-26-5,0	770	480	300	144	380	590	766	250	200	200	150	9×12	100	100	10	385	350	9×12	8	918
ВР 12-26-5,5	872	550	333	150	380	590	844	270	215	220	165	9×12	100	100	10	420	385	9×12	8	933

Положение корпуса вентилятора правого вращения

Положение корпуса вентилятора левого вращения

Основные технические данные

Вентилятор	Двигатель			Параметры в рабочей зоне		m, не более, кг (без двигателя)	Суммарный уровень звуковой мощности, ДБ
Вентилятор	Тип	N, кВт	n, об/мин	Производительность, тыс.м³/час	Р, Па	m, не более, кг (без двигателя)	Суммарный уровень звуковой мощности, ДБ
ВР12-26-2,5	АИР71В2 АИР80А2 АИР80В2	1,1 1,5 2,2	3000 3000 3000	0,64 - 0,82 0,74 - 0,91 0,86 - 0,99	1590 - 1250 1790 - 1340 1880 - 1480	15	87 87 87
ВР12-26-3,15	АИР80В2 АИР90L2 АИР100S2	2,2 3,0 4,0	3000 3000 3000	1,1 - 1,55 1,2 - 1,78 1,25 - 1,93	2280 - 1520 2630 - 1800 2740 - 1980	25	89 89 89
ВР12-26-3,5	АИР90L2	3,0	3000	1,5 - 2,2	3260 - 2350	34	91
ВР12-26-4,0	АИР112M2 АИР132M2 АИР160S2 АИР160M2	7,5 11,0 15,0 18,5	3000 3000 3000 3000	1,95 - 3,2 2,4 - 3,6 2,9 - 3,9 3,2 - 4,2	4000 - 2750 4550 - 3400 4700 - 3700 4780 - 3900	54	97 97 97 97
ВР12-26-4,5	АИР160M2	18,5	3000	3,4 - 4,75	5940 - 4800	62	97
ВР12-26-5,0	АИР180M2 АИР200L2	30,0 45,0	3000 3000	4,8 - 7,2 5,2 - 8,0	7150 - 6500 7500 - 7200	96	103 103
ВР12-26-5,5	АИР200L2	45,0	3000	5,2 - 8,1	8200 - 7000	108	105

Назначение:

- вентиляторы предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +80ºC, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов в условиях климата У2 по ГОСТ 15150;

- применяются для подачи воздуха в вагранки, печи, вентиляционные системы зерновых элеваторов, а также для установки в пневмотранспорт эжекционного типа и установки других технологических систем.
