Вентилятор ВЦП 6-46 (ВР100-45)

Узнать цены

Общие сведения:

среднего давления;
одностороннего всасывания;
корпус спиральный поворотный;
направление вращения - левое и правое.

Варианты изготовления:

пылевые из углеродистой стали;
пылевые коррозионностойкие из нержавеющей стали;

Вентиляторы ВЦП 6-46

Вентиляторы ВЦП 6-46

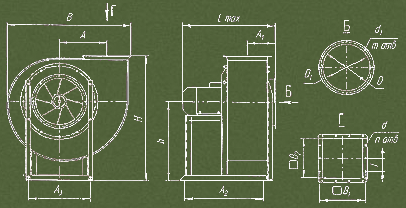

Габаритные и присоединительные размеры

Вентилятор	H	h	А	A₁	А₂	А₃	В	L_max	B₁	B₂	d	n	t	D	D₁	d₁	m
ВЦ4-75-2,0	411	260	131	140	295	224	388	410	170	140	8х12	8	100	230	205	7х9	8
ВЦ4-75-2,5	503	320	165	157	390	267	478	488	200	175	8х12	8	100	280	255	7х9	8
ВЦ4-75-3,15	627	400	210	180	454	338	598	588	250	221	8х12	12	100	345	320	7х9	8
ВЦ4-75-4,0	777	500	261	209	548	390	738	699	310	280	8х12	12	100	430	405	7х9	8
ВЦ4-75-5,0	941	600	330	245	629	460	920	827	380	350	8х12	16	100	530	505	7х9	16
ВЦ4-75-6,3	1039	720	410	290	795	580	1140	938	470	441	8х12	20	100	660	635	9х14	16
ВЦ4-75-8,0	1454	920	521	380	1007	736	1447	1160	600	560	12х16	16	150	850	815	9х14	16
ВЦ4-75-10,0	1757	1100	641	450	1237	891	1785	1496	750	700	12х16	20	150	1060	1030	9х14	16
ВЦ4-75-12,5	2137	1350	812	572	1545	1090	2230	1815	930	875	12х16	24	150	1310	1270	12х16	16

Основные технические данные

Вентилятор	Исп-ие	Двигатель				Параметры в рабочей зоне		m, не более, кг (без двигателя)	Суммарный уровень звуковой мощности, ДБ
Вентилятор	Исп-ие	Тип	N, кВт	n, об/мин	n_{раб. кол.}, об/мин	Произв-ть повоздуху вном. режиме, тыс.м³/час	Р, Па	m, не более, кг (без двигателя)	Суммарный уровень звуковой мощности, ДБ
ВЦП 6-46-2,5	1	АИР80А2	1,5	3000	2835	1,1	1200	43	91
ВЦП 6-46-3,15	1	АИР80В2 АИР90L2	2,2 3,0	3000 3000	2820 2805	1,65 2,2	1700 1800	58	96 96
ВЦП 6-46-4,0	1	АИР100S2 АИР100L2	4,0 5,5	3000 3000	2805 2860	3,1 4,25	2800 2900	76	103 103
ВЦП 6-46-4,0	5	АИР100S2 АИР100L2	4,0 5,5	3000 3000	2805 2860	3,1 4,25	2800 2900	135	105 105
ВЦП 6-46-5,0	1	АИР100L4 АИР112М4 АИР132S4 АИР132М2	4,0 5,5 7,5 11,0	1500 1500 1500 3000	1425 1450 1455 2890	4,5 5,5 6,0 6,3	1200 1300 1400 3400	105	97 97 103 110
ВЦП 6-46-5,0	5	АИР112М4 АИР132S4 АИР132S4 АИР132М2	5,5 7,5 11,0 15,0	1500 1500 1500 1500	1810 2030 2285 2575	5,3 5,6 6,8 7,5	1450 1670 2240 2950	285	97 105 110 112
ВЦП 6-46-6,3	1	АИР132S4 АИР132М4 АИР160S4 АИР160М4	7,5 11,0 15,0 18,5	1500 1500 1500 1500	1455 1440 1460 1460	7,4 9,2 11,4 14,1	1450 1700 1700 1800	248	97 100 100 105
ВЦП 6-46-6,3	5	АИР132S4 АИР132М4 АИР160S4 АИР160M4 АИР180S4	7,5 11,0 15,0 18,5 22,0	1500 1500 1500 1500 1500	1620 1630 1810 1810 2025	7,2 8,8 9,6 12,0 12,2	1620 1950 2300 2200 2840	390	103 105 110 110 112
ВЦП 6-46-8,0	1	АИР160М4 АИР180S4 АИР180М4 АИР200М4	18,5 22,0 30,0 37,0	1500 1500 1500 1500	1460 1460 1460 1460	15,2 16,9 17,9 21,5	2600 2800 2900 2900	335	115 115 120 122
ВЦП 6-46-8,0	5	АИР160М4 АИР180S4 АИР180М4 АИР200M4 АИР200L4	18,5 22,0 30,0 37,0 45,0	1500 1500 1500 1500 1500	1460 1460 1620 1810 1810	15,2 16,9 17,5 17,0 22,0	2600 2800 3100 3440 3200	560	115 115 120 122 125

Назначение:

- предназначены для перемещения пылегазовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +80°С, не содержащих липких веществ. Содержание механических примесей в перемещаемой среде не более 1 кг/м3. Размеры перемещаемых частиц в отсасываемом воздухе не более 2 мм. Вентиляторы изготавливаются в климатическом исполнении У (умеренный климат). Температура окружающей среды от -40°С до +40°С.

Вентиляторы применяются в системах пылеочистительных установок, пневмотранспорта, для удаления древесной стружки и опилок от деревообрабатывающих станков, металлической пыли металлообрабатывающих станков, а также для других санитарно-технических и производственных целей.
