Общие сведения:
- одностороннего всасывания;
- корпус прямоугольного сеченияиз углеродистой стали;
- рабочее колесо:
а)с загнутыми вперед лопатками (исполнение 1);
б)с загнутыми назад лопатками (исполнение 2).
Варианты изготовления:
- общего назначения из углеродистой стали;
- взрывозащищенныеиз разнородных материалов;
- взрывозащищенные из алюминиевых сплавов.

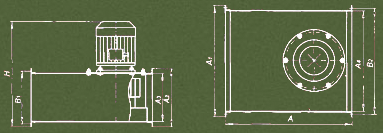

Габаритные и присоединительные размеры
|
Вентилятор |
Ннеболее |
А |
А1 |
А2 |
А3 |
А4 |
В1 |
B2 |
|
ВК-П 4-2-1 |
440 |
502 |
450 |
250 |
200 |
400 |
225 |
425 |
|
ВК-П 4-2-2 |
502 |
450 |
250 |
200 |
400 |
225 |
425 |
|
|
ВК-П 5-3-1 |
560 |
562 |
550 |
350 |
300 |
500 |
325 |
525 |
|
ВК-П 5-3-2 |
562 |
550 |
350 |
300 |
500 |
325 |
525 |
|
|
ВК-П 6-3-1 |
705 |
650 |
650 |
400 |
350 |
600 |
325 |
625 |
|
ВК-П 6-3-2 |
650 |
650 |
400 |
350 |
600 |
325 |
625 |
|
|
ВК-П 7-4-1 |
720 |
830 |
750 |
450 |
400 |
700 |
425 |
725 |
|
ВК-П 7-4-2 |
830 |
750 |
450 |
400 |
700 |
425 |
725 |
|
|
ВК-П 8-5-1 |
860 |
770 |
850 |
550 |
500 |
800 |
525 |
825 |
|
ВК-П 8-5-2 |
770 |
850 |
550 |
500 |
800 |
525 |
825 |
|
|
ВК-П 9-5-1 |
1080 |
920 |
950 |
550 |
500 |
900 |
525 |
925 |
|
ВК-П 9-5-2 |
920 |
950 |
550 |
500 |
900 |
525 |
925 |
|
Вентилятор |
Двигатель |
Производительность, |
Р,Па |
m без двигателя,не более, кг |
||
|
Тип |
N,кВт |
n, об/мин |
||||
|
ВК-П 4-2-1 |
АИР50А2 |
0,09 |
3000 |
0,2-0,6 |
240-90 |
15,5 |
|
ВК-П 5-3-1 |
АИР71А4 |
0,55 |
1500 |
0,92-1,2 |
270-150 |
34,0 |
|
ВК-П 6-3-1 |
АИР71В4 |
0,75 |
1500 |
1,05-1,6 |
390-290 |
22,0 |
|
ВК-П 7-4-1 |
АИР80В4 |
0,75 |
1500 |
1,4-2,1 |
450-380 |
44,0 |
|
ВК-П 8-5-1 |
АИР80А4 |
1,1 |
1500 |
3,3-4,1 |
535-440 |
51,0 |
|
ВК-П 9-5-1 |
АИР90L6 |
1,5 |
1000 |
4,0-4,9 |
460-400 |
76,0 |
Назначение:
- системы вентиляции,кондиционирования и воздушного отопления;
- технологические установки различного назначения.
